УКС-МГ4 — ультразвуковой прибор для контроля прочности бетона

Сохранить в PDF Распечатать
  • Назначение ультразвукового прибора для контроля прочности бетона УКС-МГ4:

    Приборы УКС-МГ4, УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.

    При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.

    Основные функции ультразвукового прибора для контроля прочности бетона УКС-МГ4:

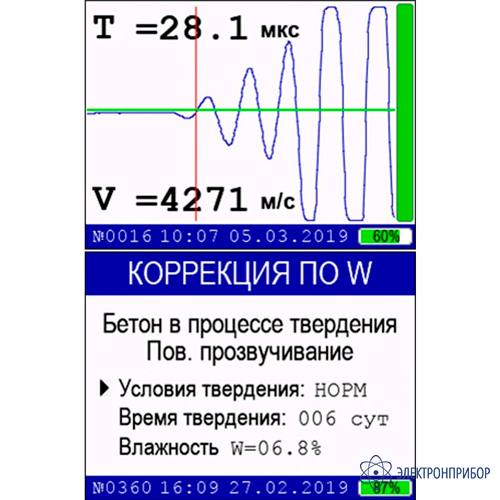

    • Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании;
    • Определение прочности строительных материалов по установленной градуировочной зависимости;
    • Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ;
    • Возможность установки индивидуальных градуировок для различных видов стройматериалов;
    • Определение глубины трещин;
    • Поиск дефектов по аномальному уменьшению скорости распространения ультразвука;
    • Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов);
    • Передача информации, полученной в результате измерений, на ПК.

    Описание ультразвукового прибора для контроля прочности бетона УКС-МГ4:

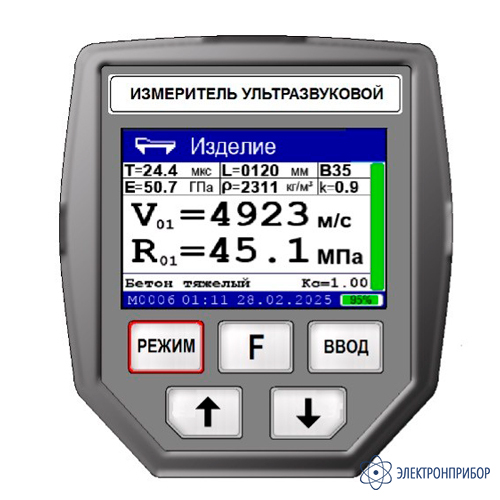

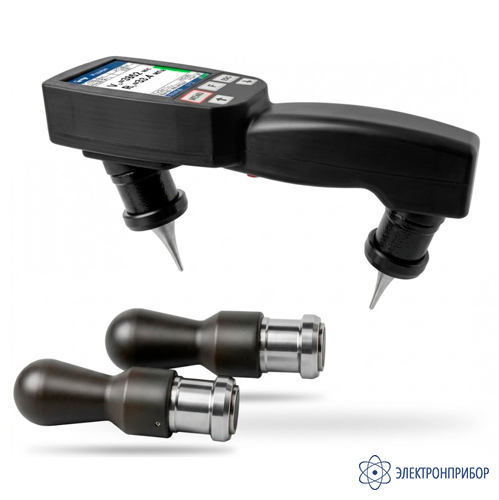

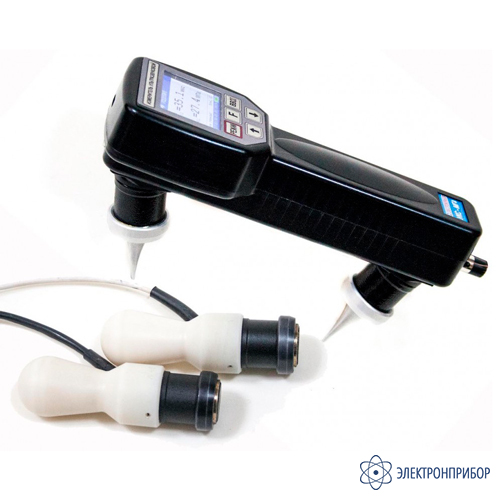

    Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120 мм), что обеспечивает удобство в работе, малые габариты и вес.

    Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.

    Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.

  • Технические характеристики ультразвукового прибора для контроля прочности бетона УКС-МГ4:

    Параметр УКС-МГ4 УКС-МГ4С
    Диапазон измерений времени распространения УЗК, мкс от 15 до 150 от 15 до 2000
    Дискретность индикации времени распространения УЗК, мкс 0,1
    Диапазон измерения скорости УЗК, м/с от 1000 до 8000
    Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более:
    где t – измеренное вре­мя распространения УЗК в мкс
    t = ±(0,01t+0,1)
    Амплитуда напряжения генератора зондирующих импульсов, В 500 ± 100
    Рабочая частота колебаний, кГц 70 ± 15
    Питание от двух гальванических элементов типа АА (LR6)
    Напряжение питания, В 3
    Габаритные размеры электронного блока с преобразователями (ПЭП) для поверхностного прозвучивания, мм  230х130х73

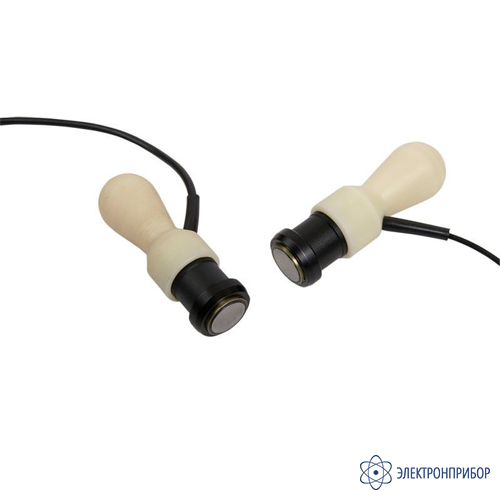

    Габаритные размеры ПЭП для сквозного прозвучивания, мм  - ø35х120
    Масса прибора, кг 0,55 1,1
    Продолжительность непрерывной работы прибора, ч, не менее 30
    Средняя наработка на отказ, ч, не менее 20000
    Полный средний срок службы, лет 10

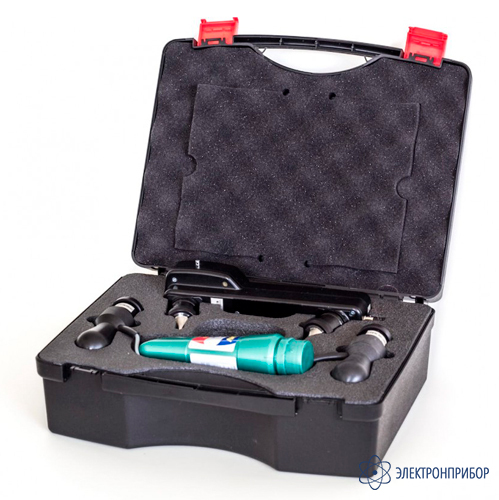

  • Комплект поставки УКС-МГ4

    Наименование Количество
    1 Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания 1
    2 Контрольный образец 1

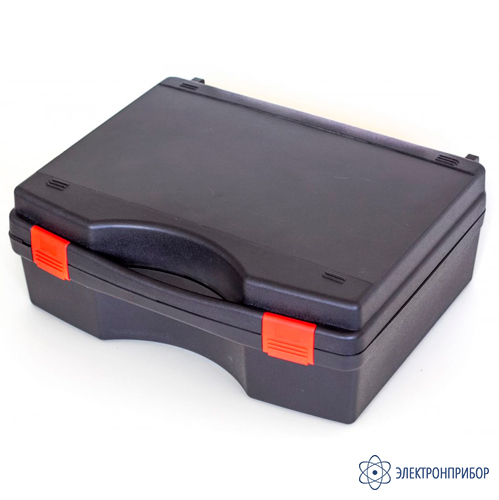

    3 Упаковочный кейс 1
    4 Кабель связи с ПК 1
    5 CD с программным обеспечением 1
    6 Руководство по эксплуатации 1
