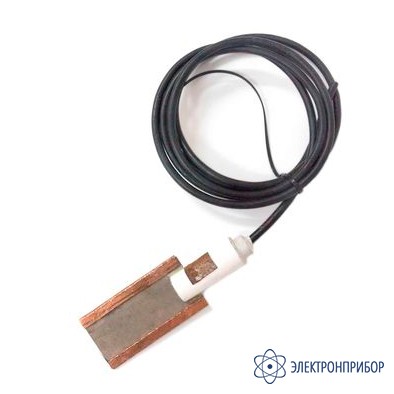

ЭДБ-2П — электрод сравнения длительного действия
Код товара: 43472-
-
Гарантия
12 месяцев
-
Артикул
00031

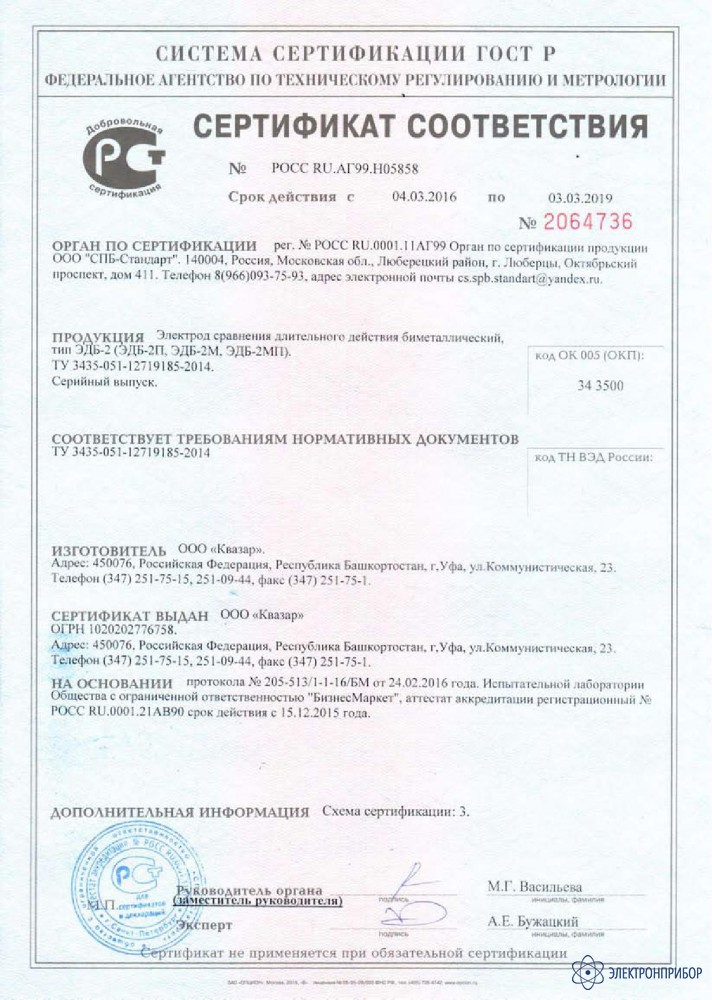

Сертификаты
Назначение электрода сравнения длительного действия ЭДБ-2П:
ЭДБ - биметаллические электроды сравнения длительного действия, чаще всего медно-титановые, представляют собой элемент катодной защиты металлических сооружений, находящихся под землей и подверженных коррозионному разрушению. Электрод ЭДБ используется для создания и измерения разности потенциалов между подземными металлоконструкциями и землей. Устройство применяется как своеобразный датчик для автоматического управления станцией катодной защиты на большой глубине.
Электрод ЭДБ-2П дополнительно оборудован датчиком потенциала и кроме основной своей функции – электрода сравнения, может использоваться для измерения поляризационных потенциалов на подземных сооружениях при электрохимической защите согласно Приложения Р ГОСТа 9.602-2005. Датчик потенциала закреплен на корпусе электрода и представляет собой стальную пластину размером 25×25 мм.
Особенности работы электрода сравнения длительного действия ЭДБ-2П:
Датчик типа ЭДБ стационарно устанавливается в грунт, что позволяет использовать его в системах автоматической защиты. Прибор способен к длительной работе в различных почвенно-климатических условиях: песчанно-глинистых, черноземах, песчанных илистых и даже болотистых.
Электроды ЭДБ-2П применяются для работы при значительных нагрузках на большой глубине, поскольку изготовлены в форме пластин или цилиндров и выполнены из прочнейшего биметаллического сплава. Данные электроды имеют существенные преимущества перед медно-сульфидными аналогами типов МЭД-АКХ и ЭНЕС благодаря тому, что последние не способны обеспечить стабильное напряжение заданного значения за счет использования жидкого электролита, способствующего быстрой разгерметизации электрода, что позволяет их использование только на короткие сроки, в кто время как ЭДБ предназначены для длительной эксплуатации.
Данные электроды выпускаются в нескольких модификациях:
- электрод ЭДБ-2 — представляет собой титановую пластину, заключенную в так называемую медную "рубашку";
- электрод ЭДБ-2М — отличается от ЭДБ-2 наличием стабилизирующей обмазки;
- электрод ЭДБ-2П — также представлет собой медно-титановое изделие, в конструкции которого предусмотрен встроенный датчик электрохимического потенциала;
- электрод ЭДБ-2МП — отличительной особенностью от ЭДБ-2П является наличие стабилизирующей обмазки.
-
-
Технические характеристики электрода сравнения длительного действия ЭДБ-2П:
Параметр ЭДБ-2 ЭДБ-2П ЭДБ-2М ЭДБ-2МП Переходное электрическое сопротивление в водном электролите, кОм, не более 0,2 0,2 0,2 0,2 Сопротивление контактного узла, Ом, не более 0,2 0,2 0,2 0,2 Средний потенциал по отношению к хлорсеребрянному электроду, мВ 30 30 30 30 Относительная погрешность, % 2,5 2,5 2,5 2,5 Наличие стабилизирующей обмазки - - есть есть Температура окружающей среды, °C от -20 до +40 от -20 до +40 от -20 до +40 от -20 до +40 Размеры вспомогательного электрода, мм2 - 25х25 - 25х25 Габаритные размеры, мм 136х53х25 136х53х25 136х63х25 136х63х25 Длина провода, м 2,5* 2,5* 2,5* 2,5* Масса электрода, без учета массы провода, кг, не более 0,15 0,15 0,17 0,17 Срок службы, лет, не менее 10 10 10 10 * Длина провода может изменяться по согласованию с заказчиком.
-
Комплект поставки ЭДБ-2П
№ Наименование Количество 1 Электрод сравнения длительного действия ЭДБ-2П 1 2 Паспорт 1 -
