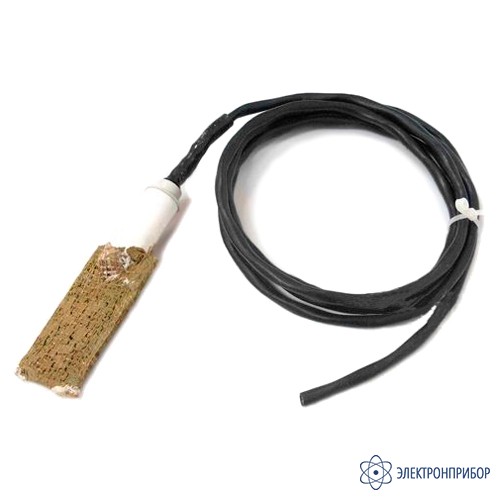

ЭДБ-2МП — электрод сравнения длительного действия
Код товара: 43479-
-
Гарантия
12 месяцев
-
Артикул
02640
Сертификаты
Назначение электрода сравнения длительного действия ЭДБ-2МП:
Электрод ЭДБ-2МП представляет собой биметаллический медно-титановый электроды сравнения длительного действия. Используется в системе катодной защиты металлических подземных сооружений, подверженных коррозионным разрушениям.
Электрод используется для создания и измерения разности потенциалов между подземными металлическими конструкциями и грунтом. А также в качестве датчика автоматического управления станцией катодной защиты.
В отличие от медно-сульфатных электродов, ЭДБ-2МП разработан для длительной работы на большой глубине в различных почвенно-климатических условиях. Устанавливается стационарно и способен функционировать при значительных нагрузках.
Дополнительно ЭДБ-2МП оборудован датчиком потенциала, который позволяет производить измерения поляризационных потенциалов согласно Приложения Р ГОСТа 9.602-2005. Датчик потенциала представляет собой стальную пластину размером 25х25 мм, закрепленную на корпусе электрода.
Также в конструкции предусмотрена стабилизирующая обмазка, которая позволяет добиться стабильного во времени переходного сопротивления "электрод-грунт". Это повышает срок службы самого электрода.
Электроды ЭДБ выпускаются в нескольких модификациях:
- электрод ЭДБ-2 — представляет собой титановую пластину, заключенную в так называемую медную "рубашку";
- электрод ЭДБ-2М — отличается от ЭДБ-2 наличием стабилизирующей обмазки;
- электрод ЭДБ-2П — также представлет собой медно-титановое изделие, в конструкции которого предусмотрен встроенный датчик электрохимического потенциала;
- электрод ЭДБ-2МП — отличительной особенностью от ЭДБ-2П является наличие стабилизирующей обмазки.
-
-
Технические характеристики электрода сравнения длительного действия ЭДБ-2МП:
Параметр ЭДБ-2 ЭДБ-2П ЭДБ-2М ЭДБ-2МП Переходное электрическое сопротивление в водном электролите, кОм, не более 0,2 0,2 0,2 0,2 Сопротивление контактного узла, Ом, не более 0,2 0,2 0,2 0,2 Средний потенциал по отношению к хлорсеребрянному электроду, мВ 30 30 30 30 Относительная погрешность, % 2,5 2,5 2,5 2,5 Наличие стабилизирующей обмазки - - есть есть Температура окружающей среды, °C от -20 до +40 от -20 до +40 от -20 до +40 от -20 до +40 Размеры вспомогательного электрода, мм2 - 25х25 - 25х25 Габаритные размеры, мм 136х53х25 136х53х25 136х63х25 136х63х25 Длина провода, м 2,5* 2,5* 2,5* 2,5* Масса электрода, без учета массы провода, кг, не более 0,15 0,15 0,17 0,17 Срок службы, лет, не менее 10 10 10 10 * Длина провода может изменяться по согласованию с заказчиком.
-
Комплект поставки ЭДБ-2МП
№ Наименование Количество 1 Электрод сравнения длительного действия ЭДБ-2МП 1 2 Паспорт 1 -
