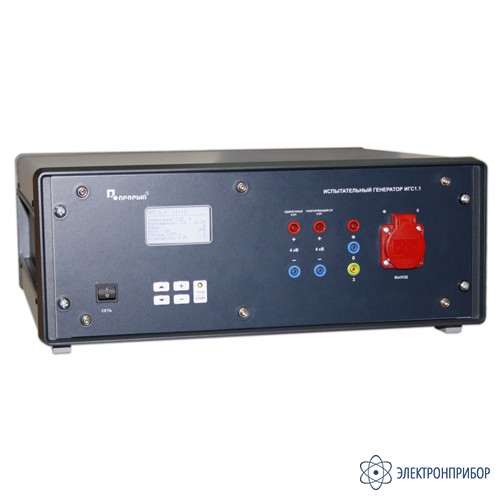

ИГС 1.1 — испытательный генератор колебательных затухающих помех

Код товара: 43372

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Гарантия

  24 месяца
- Единый реестр РРП

  РЭ-2456/20
  Единый реестр российской радиоэлектронной продукции (в соответствии с постановлением Правительства Российской Федерации от 10 июля 2019 г. № 878)
- Реестр промышленной продукции РФ

  2224\2\2020
  Реестр промышленной продукции, произведенной на территории РФ, в соответствии с Постановлением Правительства РФ от 30.04.2020 № 616
Назначение испытательного генератора колебательных затухающих помех ИГС 1.1:

Испытательный генератор ИГС 1.1 предназначен для создания нормированных одиночных и повторяющихся колебательных затухающих помех (КЗП) в цепях электропитания и передачи данных, при проведении испытаний технических средств (ТС), которые могут подвергаться воздействию КЗП по ГОСТ Р 51317.4.12 и МЭК 61000-4-12.

Технические характеристики испытательного генератора колебательных затухающих помех ИГС 1.1:

Параметр	Значение
Максимальный ток, потребляемый испытуемыми ТС от сети 220В; 50Гц	10 A
В режиме одиночных КЗП
Амплитуда напряжения КЗП при холостом ходе	(0.25; 0.5; 1; 2; 4) кВ ± 10%
Длительность фронта первого пика напряжения	0.5 мкс ± 20%
Частота колебаний	100 кГц ± 10%
Затухание (отношение пика 2 к пику 1) Затухание (отношение пика 3 к пику 2) Затухание (отношение пика 4 к пику 3)	от 0.4 до 1.1 от 0.4 до 0.8 от 0.4 до 0.8
Сдвиг импульсов по фазе относительно переменного напряжения в сети питания	0° — 350° с шагом 10°
Длительность фронта первого пика тока	не более 1 мкс
Выходное сопротивление	12, 30, 200 Ом ± 20%
Период повторения помех (в зависимости от выходного сопротивления)	1 — 60 с
Количество помех в цикле	1 — 99
В режиме повторяющихся КЗП
Амплитуда напряжения КЗП при холостом ходе (U_макс)	(0.25; 0.5; 1; 2; 2.5) кВ ± 10%
Длительность фронта первого пика напряжения	75 нс ± 20%
Частота колебаний	100 кГц; 1МГц ± 10%
Частота повторения помех (в зависимости от частоты колебаний)	40; 400 Гц ± 10%
Затухание (отношение пика 5 к пику 1)	не менее 0.5 U_макс
Затухание (отношение пика 10 к пику 1)	не более 0.5 U_макс
Выходное сопротивление	200 Ом ± 20%
Длительность пачки КЗП	2 — 10 с
Период повторения пачек КЗП	3 — 20 с
Количество пачек КЗП в цикле	1 — 99
Потребляемая мощность	не более 50 Вт
Габаритные размеры	450 мм х 434 мм х 169 мм
Масса	не более 15 кг

Комплект поставки ИГС 1.1

№	Наименование	Количество
1	Испытательный генератор ИГС 1.1	1
2	Сетевой кабель	1
3	Коммутационный кабель синий	2
4	Коммутационный кабель красный	2
5	Паспорт	1
