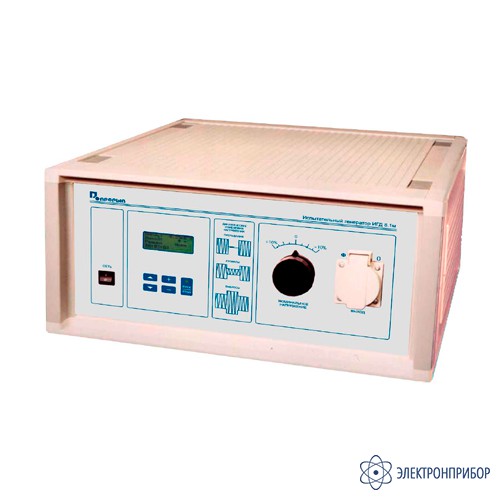

ИГД 8.1м — испытательный генератор динамических изменений напряжения

Код товара: 43352

    • Гарантия

      24 месяца

    Назначение испытательного генератора динамических изменений напряжения ИГД 8.1м:

    Испытательный генератор ИГД 8.1м предназначен для создания нормированных динамических изменений напряжения сети электропитания (прерываний, провалов и длительных прерываний) при проведении испытаний технических средств (ТС), питающихся от однофазной сети 220В 50Гц, ГОСТ 30804.4.11-2013, ГОСТ Р 50009-2000, (IEC 30804-4-11:2000).

  • Технические характеристики испытательного генератора динамических изменений напряжения ИГД 8.1м:

    Параметр Значение
    Максимальный ток, потребляемый испытуемым ТС от сети при напряжении 220В 10 А
    Выходное напряжение при провалах:
    80% Uном 176 В
    70% Uном 154 В
    40% Uном 88 В
    Выходное напряжение при прерываниях 0% Uном менее 1 В
    Диапазон регулировки при установке Uном не менее ±10%
    Изменение выходного напряжения при изменении тока нагрузки:
    от 0 до 8 А при выходном напряжении 220В не более 5% от Uном*
    от 0 до 10 А при выходном напряжении 176В не более 5% от Uном*
    от 0 до 11.5 А при выходном напряжении 154В не более 5% от Uном*
    от 0 до 20 А при выходном напряжении 88В не более 5% от Uном*
    Установка длительности ДИН от 10мс (1 полупериод) до 99000 мс (9900 полупериодов)
    Установка периода ДИН от 20мс (2 полупериода) до 99980 мс (9998 полупериодов)
    Установка фазы начала и конца ДИН от 0 до 315° с шагом 45°
    Погрешность установки фазы начала и конца ДИН не более 10° (0.56мс)
    Величина выбросов при ступенчатом изменении выходного напряжения при сопротивлении нагрузки 100 Ом не более 5% Uном
    Время нарастания и спада выходного напряжения при его ступенчатом изменении при сопротивлении нагрузки 100 Ом от 1 до 5 мкс
    Пиковый нагрузочный ток при выходном напряжении 220В не менее 500 А*
    Погрешность измерения выходного напряжения, не более ±(0.01Uизм+0.2В)
    Погрешность измерения выходного тока, не более ±(0.01Iизм+0.1А)
    Потребляемая мощность не более 20 Вт
    Габаритные размеры 450 мм x 434 мм x 214 мм
    Масса не более 14 кг

    Примечание: характеристики отмеченные знаком (*) обеспечиваются при величине полного сопротивления сети электропитания в месте подключения ИГ не более 0.3 Ом.

  • Комплект поставки ИГД 8.1м

    № Наименование Количество
    1 Испытательный генератор ИГД 8.1м 1
    2 Сетевой кабель 1
    3 Предохранитель 10А 2
    4 Предохранитель 1А 2
    5 Паспорт 1
