Кросс-бокс — для LineCom-3
Код товара: 39718-
Назначение кросс-бокса LineCom-3:
LineCom-3 является вспомогательным, удаленно управляемым устройством, предназначенным для поддержки монтера связи при эксплуатации линейно-кабельных сооружений связи.
Устройство и работа с кросс-боксом LineCom-3:
LineCom-3 состоит из двух устройств. Первое устройство это кросс-бокс, который устанавливается на необслуживаемом кроссе на постоянной основе. Второе устройство это компактный коммутатор который на время проведения работ приносится монтером с собой и устанавливается в кросс-бокс. В установленный на кросс боксе к клеммнику, расположенному в нижнем отсеке, один раз в процессе монтажа заводятся следующие провода:
- Два провода питания (36В…72В) от станционного источника;
- Три четырёхпроводных шнура, оконцованных вилкой для включения в ячейки кросса, к которым подсоединены линии, с которыми будут производиться работы;
- Два провода от свободного абонентского комплекта АТС, на который будет звонить монтер, чтобы удаленно управлять LineCom-3.
- Два провода от порта DSLAM для диагностики скоростного потенциала линии.
- Провод рабочего заземления;

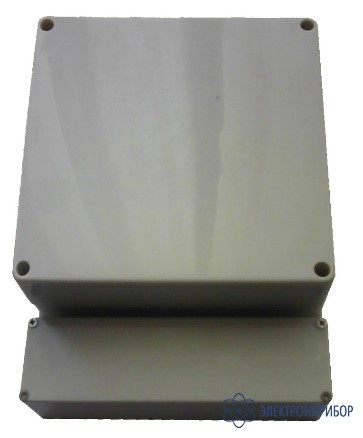

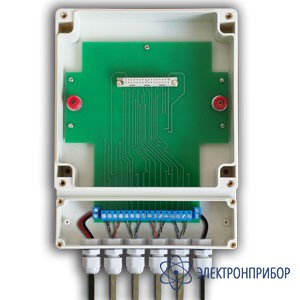

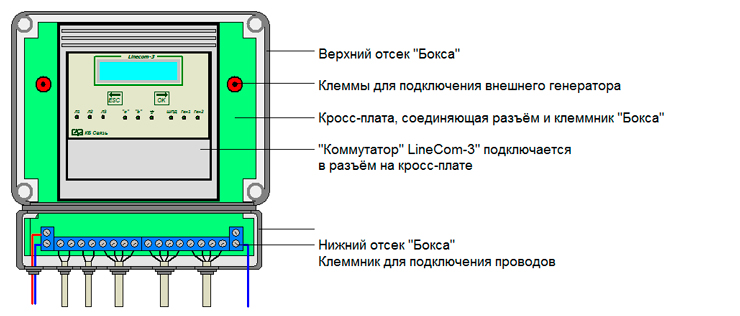

В верхнем отсеке кросс-бокса расположено посадочное место с разъемом, в которое устанавливается коммутатор.

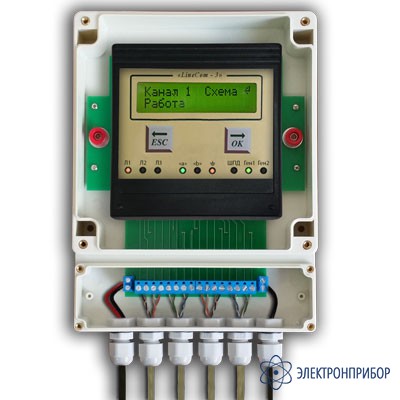

После установки коммутатора монтер включает питание и, при помощи кнопок и дисплея, расположенных на лицевой панели, вводит коммутатор» в требуемый режим. Далее монтер уходит на поиск повреждения. В процессе устранения повреждения пользователь может управлять коммутатором следующим образом:
- Набрать с мобильного телефона номер абонентского комплекта, к которому был подключен кросс-бокс.
- После ответа от коммутатора необходимо набрать двухзначный код, первая цифра которого: «1», «2» или «3» - это всегда номер одной из трех линий, подключенных к кросс-боксу, с которой монтер работает в данный момент. Цифра «0» - перевод коммутатора в исходное состояние. Вторая - это номер режима, в который переводится коммутатор. В таблице указаны все коды и соответствующие им режимы. В колонке 3 таблицы разъясняется, для чего нужен каждый из режимов.
-
-
Технические характеристики коммутатора линий связи LineCom-3:
Коды управления коммутатором LineCom-3 Вторая цифра Коммутация проводов Для чего необходима соответствующая коммутация проводов Код для 1-й линии 1 Генератор
Жила «а» - ЗемляДля поиска трассы кабеля индуктивным способом и мест неисправности – контактным 11 2 Генератор
Жила «b» - ЗемляДля поиска трассы кабеля индуктивным способом и мест неисправности – контактным 12 3 Генератор
Жила «a» и «b» - ЗемляДля поиска трассы кабеля индуктивным способом и мест неисправности – контактным (когда земля на 2-х проводах) 13 4 Генератор
Жила «а» - Жила «b»Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным (при обрыве одного провода) 14 5 Генератор «Цикл»
Попеременно:
Жила «а» - Земля
Жила «b» - ЗемляДля поиска трассы кабеля индуктивным способом и мест неисправности – контактным (при обрыве одного провода) 15 6 Линия на «изоляции». Провода «a» и «b» не подключены
При измерении сопротивления «изоляции» и ёмкости 16 7 Жилы «a» и «b» замкнуты между собой
При измерении омического сопротивления (шлейф), определения конца линии 17 8 Жилы «a» и «b» замкнуты между собой и соединены с землей
При измерении асимметрии 18 9 К линии подключен выход с DSLAM Для измерения скоростного потенциала линии если ее планируется использовать для ШПД 19 0 Линия включена в работу специалист получает сигнал станции Подключить линию в работу. Для возможности с места производства работ получить «готовность» и иметь возможность выполнять исходящие и входящие звонки 0 # Автоинформатор Запрос в каком режиме находится коммутатор # -
Комплект поставки Кросс-бокс
№ Наименование Количество 1. Кросс-бокс LineCom-3 1 -
Совместимость с Кросс-бокс
