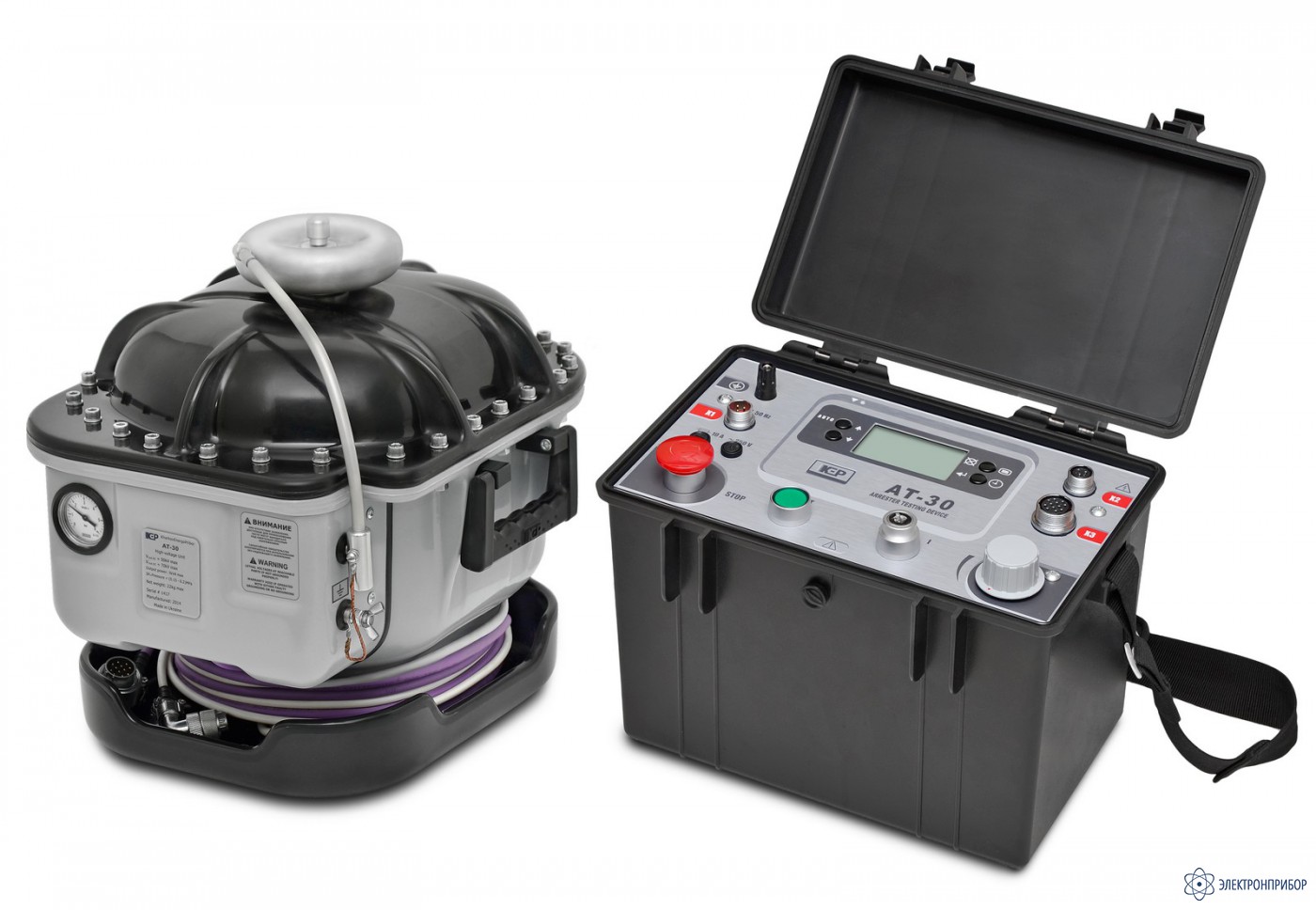

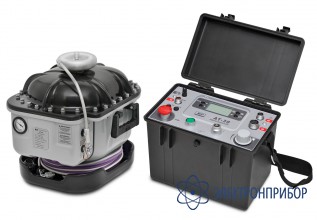

УПР-30 — установка проверки разрядников

Сохранить в PDF Распечатать
  • Назначение установки УПР-30:

    Установка проверки разрядников УПР-30 предназначена для проверки напряжения срабатывания высоковольтных разрядников серии РВС, РВО-6, 10 в автоматическом режиме с фиксацией напряжения пробоя.

  • Технические характеристики установки УПР-30:

    • наибольшее испытательное напряжение ( действующее значение), кВ - 30,5;
    • значение напряжения, устанавливаемое автоматически, кВ - 30,5;
    • скорость подъема испытательного напряжения от 0 до максимального, сек - 20-30;
    • порог срабатывания защиты по высокой стороне,мА, не более - 10;
    • напряжение питающей сети однофазного переменного тока, В - 220;
    • частота питающей сети, Гц - 50±1;
    • потребляемая мощность , кВА, не более - 0,4;
    • масса блока управления, кг, не более - 14;
    • масса блока высокого напряжения, кг, не более - 35;
    • габаритные размеры блока управления, мм - 320 х 200 х 355;
    • габаритные размеры высоковольтного блока, мм - 346 х 280 х 658.
