АВУ-4 — автоматическая высоковольтная установка

Сохранить в PDF Распечатать
  • Назначение автоматической высоковольтной установки АВУ-4

    Автоматическая высоковольтная установка АВУ-4 предназначена для испытаний нагревательных кабелей и секций, а так же иных кабельных изделий погруженных в жидкость. Установка производит измерение электрического сопротивления жил, сопротивления изоляции и испытания изоляции и оболочки на электрическую прочность постоянным напряжением до 4000 (В), одновременно на 20 кабелях или секциях.

    Установка АВУ-4 измеряет и контролирует следующие параметры:

    • электрическое сопротивление нагревательных жил;
    • сопротивление изоляции;
    • прочность изоляции;
    • прочность оболочки;
    • температуру жидкостив которую погружены испытываемые изделия.

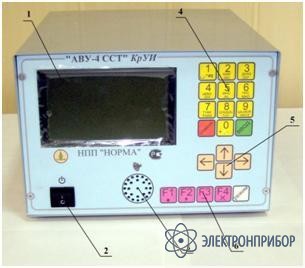

    Помимо перечисленных параметров, установка АВУ-4 тестирует кабель или секцию на наличие обрывов и замыканий.Установка АВУ-4 состоит из двух блоков: крейта управления измерениями (КрУИ) и программно-управляемого коммутатора (ПрУК), соединенных между собой измерительно-питающим кабелем. ПрУК имеет комплект подключающих устройств, позволяющий подключать до 20 кабелей или секций.

    Особенности автоматической высоковольтной установки АВУ-4

    Измеренные параметры кабелей или секций заносятся в базу данных испытаний КрУИ, откуда данные передаются на сервер и там может формироваться протокол испытаний, и он может быть распечатан на принтере, входящем в состав сервера. Основным блоком установки АВУ-4 является КрУИ, который осуществляет управление всеми блоками и узлами установки в различных режимах, обработку полученной информации, запись ее в базу данных и передачу ее на сервер, а также поддерживает непрерывный диалог с оператором посредством ЖК-дисплея и клавиатуры.

    Установка АВУ-4 поддерживает два режима испытаний — автоматический и ручной.

    Установка АВУ-4 хранит в памяти КрУИ базу данных кабелей, содержащую все необходимые сведения о кабелях и секциях, подлежащих испытанию на установке. Базу данных кабелей и секций КрУИ получает с сервера. Во время проведения испытаний в автоматическом режиме, установка измеряет и контролирует параметры, сведения о которых есть в базе данных на испытываемые в данный момент кабели или секции. В случае выхода измеренного параметра за установленные пределы, установка останавливает ход испытаний, и выводит на ЖК-дисплей сведения о данном параметре и подключающем устройстве, к которому подключен кабель или секция, в которых имеет место отклонение от нормы. Оператор имеет возможность повторить данное измерение, или продолжить ход измерений в автоматическом режиме. В последнем случае, установка занесет в базу данных испытаний сведения об отклонении параметра от нормы. В ручном режиме, оператор имеет возможность измерить любой из параметров на выбранном им подключающем устройстве.

    На установке АВУ-4 отсутствует возможность изменять заложенные в базу данных сведения о кабелях и секциях, а также вводить в базу данных сведения о новых кабелях. Вся информация по кабелям и секциям вносится в базу данных кабелей только на сервере, а затем отправляется в КрУИ установки.

  • Технические характеристики автоматической высоковольтной установки АВУ-4

    Параметр Значение
    Напряжение питающей сети, В ~220
    Частота питающей сети, Гц 50
    Максимальная потребляемая мощность, Вт 40
    Температура окружающей среды, °С 5….40
    Относительная влажность не более, % 80
    Количество одновременно испытываемыхкабелей или секций, шт. 20
    Габаритные размеры установки, мм для блока КрУИ 270х170х420
    для блока ПрУК 500х180х184
    Масса блоков, кг для блока КрУИ 4
    для блока ПрУК 8

    Метрологические характеристики автоматической высоковольтной установки АВУ-4

    Измеряемый испытуемый параметр Единица измерения Диапазон измерений Погрешность измерения Действующий нормативный документ
    Температура воды ванны для загрузки до 20-ти испытуемых нагревательных кабелей или секций °С 5 ÷ 40 ±0,2 °С ГОСТ 7229-76; ГОСТ 3345-76
    Электрическое сопротивление нагревательных жил Ом 4 ÷ 1200 ± 0,2 % ГОСТ 7229-76
    Сопротивление изоляции МОм 10 ÷ 10 000 ± 5% ГОСТ 3345-76
    10 000 ÷ 100 000 ± 15%
    Постоянное испытательное напряжение В 500 ÷ 4000 ± 3% ГОСТ 2990-78

    На установке предусмотрено приведение результатов измерения сопротивления нагревательной жилы к температуре 20 °С, а сопротивление изоляции к температуре 20 °С и длине 1 м.

  • Комплект поставки АВУ-4

    Наименование Количество
    1. Крейт управления измерениями КрУИ 1
    2. Программно-управляемый коммутатор ПрУК 1
