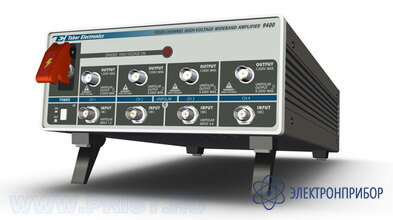

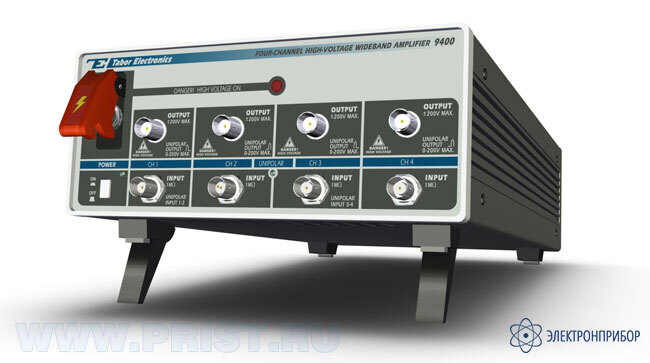

9400 — широкополосный усилитель мощности

Сохранить в PDF Распечатать
  • Краткие характеристики усилителя 9400:

    • Усиление до 300 Впик
    • Широкий диапазон частот до 30 МГц
    • Малые искажения выходного сигнала
    • Произвольная конфигурация: усиления, входного и выходного сопротивления
    • Малые габариты
  • Технические характеристики усилителя 9400:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Количество каналов 4
    Выходной пиковый уровень на согласованной нагрузке 400 В
    Полоса пропускания для сигналов большого уровня 500 кГц
    Полоса пропускания для сигналов малого уровня (до 20 Впик) 1,5 МГц
    Входное сопротивление 1 МОм
    Выходное сопротивление 0,1 Ом
    Коэффициент усиления (фикс.) 50
    Время нарастания вых. импул. сигнала 1 мкс
    Выходной ток До 50 мА
    Погрешность коэфф. усиления на 1 кГц ±2%
    Коэфф. гармоник выходного сигнала 0,1% в диапазоне до 100 кГц
    ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры; масса 212 x 88 x 391 мм; от 3 до 6 кг в зависимости от модели
  • Комплект поставки 9400

    Наименование Количество
    1. Прибор 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
  • Дополнительная комплектация 9400

  • Файлы для 9400
