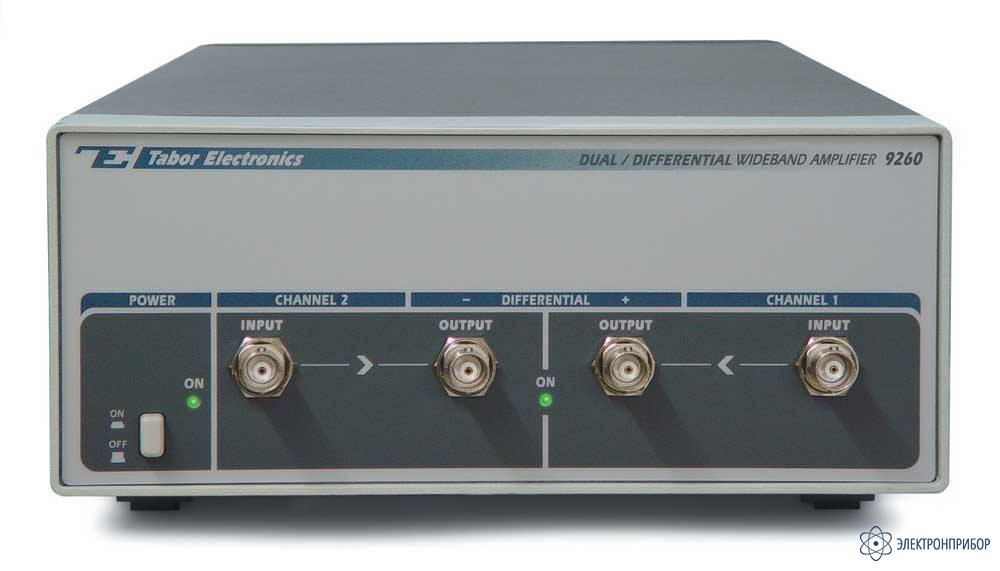

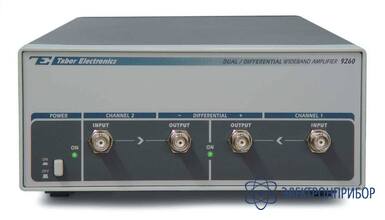

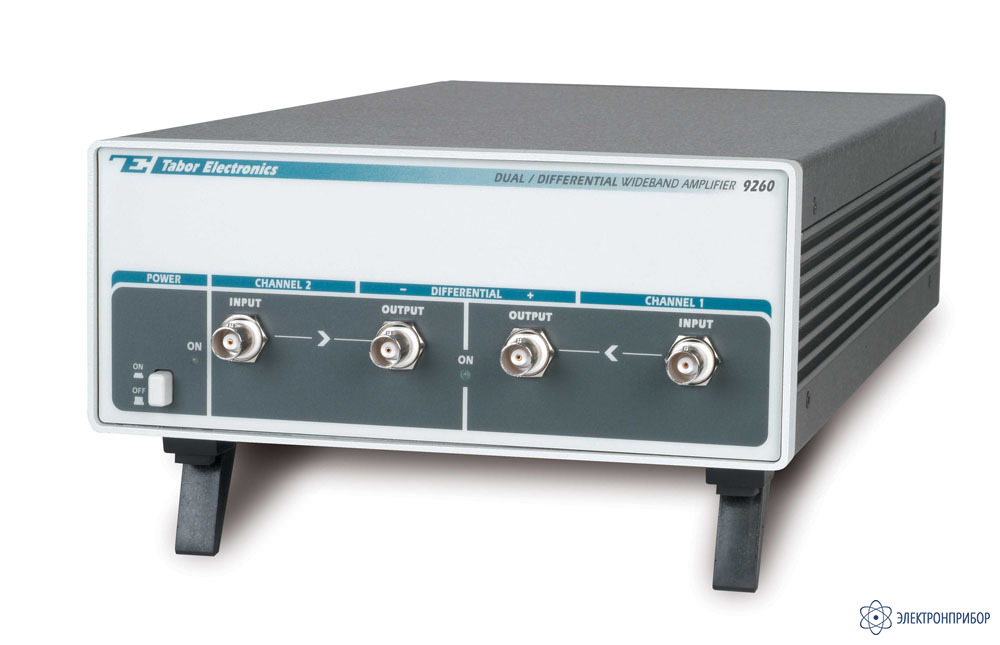

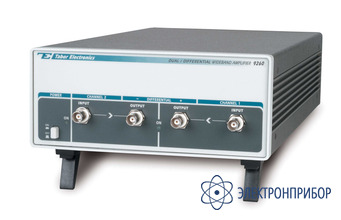

9260 — широкополосный усилитель мощности

Сохранить в PDF Распечатать
  • Описание широкополосного усилителя мощности 9260:

    2 несимметричных канала или 1 дифференциальный выход, диапазон частот до 45 МГц, максимальное выходное напряжение 34 В пик на 50 Ом (Pвых 10 Вт), усиление х10/ ток нагрузки до 1 А.

    Максимальный входной уровень 12 Впик-пик (от-6 до +6 Впик). Конфигурируемый импеданс (вход/выход ): 50 Ом, 75 Ом или 1 МОм/ 600 Ом.

    Время нарастания выходного импульсного сигнала <10 нс.

    Дополнительные входы на задней панели: Input (канал 1 / канал 2) для режима суммирования двух сигналов, Offset (кан1/кан2) для подачи и внешнего контроля за уровнем постоянного смещения.

  • Технические характеристики широкополосного усилителя мощности 9260:

    Параметр Значение
    Количество каналов 2 несимметричных канала или один дифференциальный выход
    Диапазон частот до 45 МГц
    Максимальное выходное напряжение 34 В пик на 50 Ом (Pвых 10 Вт)
    Усиление x10
    Нагрузки до 1 А
    Максимальный входной уровень 12 Впик-пик (от -6 до +6 Впик)
    Конфигурируемый импенданс (вход / выход) 50 Ом, 75 Ом или 1 МОм / 600 Ом
    Время нарастания выходного импульсного сигнала <10 нс
    Дополнительные выходы на задней панели Input (канал 1 / канал 2) для режима суммирования двух сигналов
    Offset (канал 1 / канал 2) для подачи внешнего контроля за уровнем постоянного смещения
  • Комплект поставки 9260

    Наименование Количество
    1. Широкополосный усилитель мощности 9260 1
  • Дополнительная комплектация 9260
