Vibro Vision-2 — прибор оперативной диагностики подшипников качения, анализатор вибрационных сигналов

Сохранить в PDF Распечатать
  • Назначение прибора Vibro Vision-2:

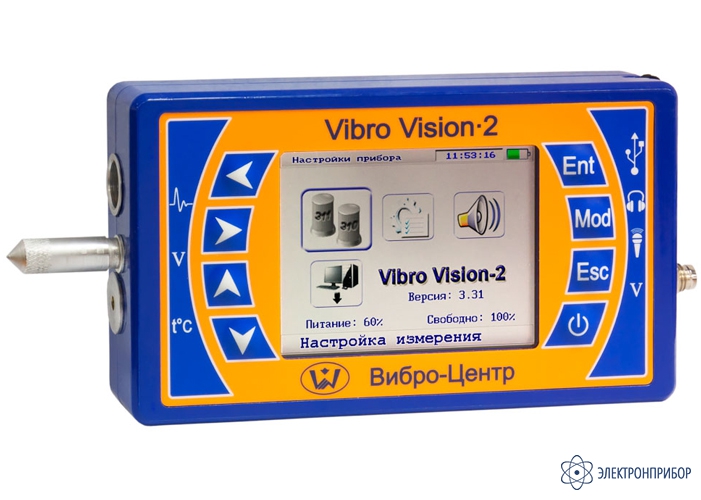

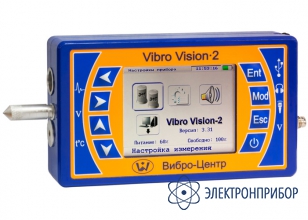

    Переносной прибор марки «Vibro Vision-2» предназначен для проведения оперативной комплексной диагностики технического состояния подшипников качения на работающем оборудовании.

    Прибор позволяет измерять основные параметры состояния подшипника:

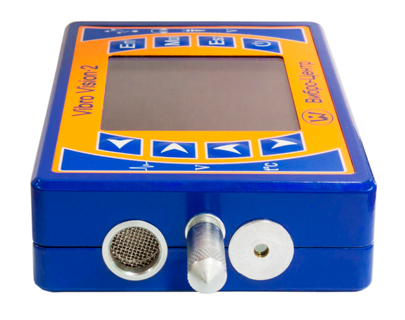

    • Общий уровень вибрации подшипника качения при помощи встроенного или выносного датчиков.
    • Ультразвуковые колебания подшипника качения при помощи специального датчика.
    • Температуру подшипника при помощи встроенного инфракрасного датчика.

    В приборе «Vibro Vision-2» оценка технического состояния подшипников качения производится несколькими взаимодополняющими методами:

    • На основании сравнения значений СКЗ вибрации и параметров высокочастотных импульсов (пик – фактор, эксцесс), возникающих в подшипнике при дефектах поверхностей качения.
    • Диагностика дефектов подшипников качения по методу ударных импульсов (SPM).
    • Диагностика на основании расчета спектра и спектра огибающей сигнала вибрации в высокочастотном диапазоне до 100 кГц.

    Для эффективной работы этих диагностических методов в прибор встроена база данных на несколько тысяч наиболее часто используемых подшипников качения, которые, при необходимости, пользователь может дополнять самостоятельно.

    Опытный диагност может также проводить оценку технического состояния и диагностику дефектов подшипников «на слух», используя наушники.

    Для удобства проведения работ по диагностике подшипников сложных агрегатов, когда приходится проводить несколько комплексных замеров на разных подшипниках, в разных направлениях, в прибор «Vibro Vision-2» реализованы средства фиксации положения прибора в пространстве непосредственно в момент измерения.

    Они дают возможность не просто определить относительный наклон прибора, но и его глобальное положение относительно магнитных силовых линий земли. Это абсолютное положение прибора каждый раз фиксируется в памяти прибора, что позволяет в последующем более эффективно проводить анализ информации. При проведении измерений по заранее сформированному на компьютере маршруту, часто проводимых неподготовленным персоналом, это позволяет существенно сократить количество ошибок и неверных измерений.

    Основное назначение прибора «Vibro Vision-2» - эффективная диагностика технического состояния подшипников качения «на месте». Тем не менее, по своим техническим возможностям и реализованным программным функциям он является классическим универсальным виброметром и эффективным анализатором вибрационных сигналов.

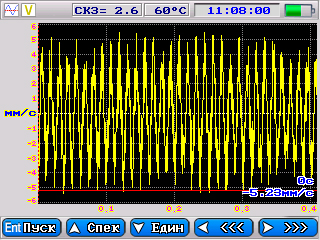

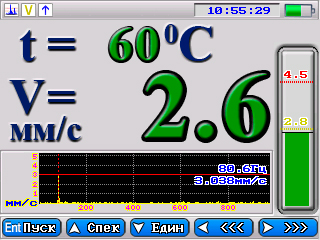

    При помощи «Vibro Vision-2» могут производиться измерения вибрации вращающегося оборудования и конструкций в размерности виброускорения (A, m/s2), виброскорости (V, mm/s) и виброперемещения (S, мкм), по выбору пользователя. В режиме виброметра такие измерения производятся в стандартном диапазоне частот - от 10 до 1000 Гц. На экране прибора могут показываться интегральные значения вибрации типа «пик – пик» или СКЗ сигнала.

    Реализованные в приборе «Vibro Vision-2» функции регистрации, обработки и отображения вибрационных сигналов соответствуют лучшим образцам одноканальных анализаторов, представленных на мировом рынке средств вибрационного контроля и диагностики вращающегося оборудования: • В приборе «Vibro Vision-2» пользователь может проводить регистрацию вибрационных сигналов в широком диапазоне частот, в зависимости от типа используемого первичного датчика, подключаемого к прибору. Выбор необходимых параметров регистрации осуществляется пользователем.

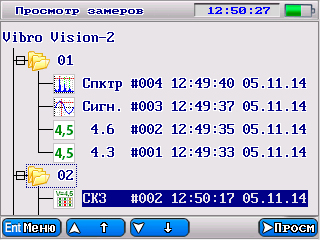

    • Наличие в приборе большого объема оперативной памяти (32 Mb) и памяти для хранения данных (256 Mb) дает возможность эффективно использовать его в режиме цифрового магнитофона, с длительностью регистрации до нескольких часов, в зависимости от выбранных параметров. Это очень удобно для анализа распределенных во времени переходных процессов, а также для оценки влияния изменяющихся технологических процессов на вибрационное состояние контролируемого оборудования.
    • Во внутреннее программное обеспечение прибора встроен целый набор математических алгоритмов и подпрограмм, предназначенных для преобразования и анализа вибрационных сигналов.

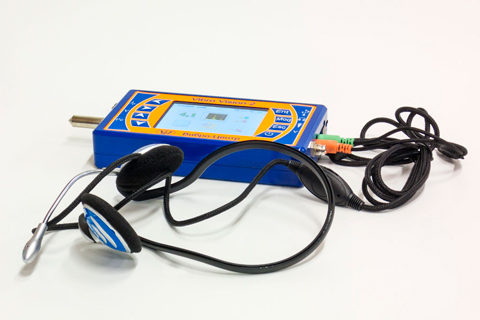

    • Наличие в приборе разъема для подключения наушников дает возможность прослушивать вибрационные сигналы, что бывает часто удобно для проведения диагностики оборудования. Возможность записи комментариев к любому выполненному замеру вибрации, осуществляемая при помощи внешнего микрофона, повышает оперативность и информативность проводимых диагностических работ.
    • Для удобства работы пользователя в условиях различной освещенности, в приборе использован яркий цветной экран, реализована возможность управления функциями прибора при помощи пленочной клавиатуры, современный графический и интуитивно понятный интерфейс пользователя.

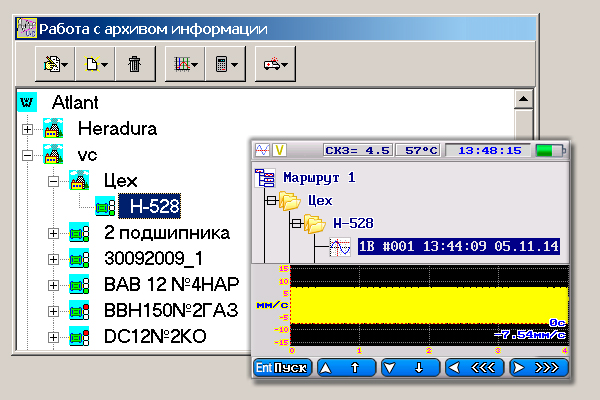

    • С прибором «Vibro Vision-2» используется универсальная база данных, поставляемая бесплатно. Это программное обеспечение предназначено для хранения информации, проведения углубленного анализа вибрационного состояния оборудования. Наличие в составе ПО встроенной адаптивной экспертной системы диагностики также расширяет возможности использования прибора «Vibro Vision-2».

    В качестве выходного интерфейса в приборе используется USB 2.0. При помощи этого интерфейса производится передача данных из прибора в базу данных, а также загрузка в прибор маршрутов при проведении периодического мониторинга вращающегося оборудования.

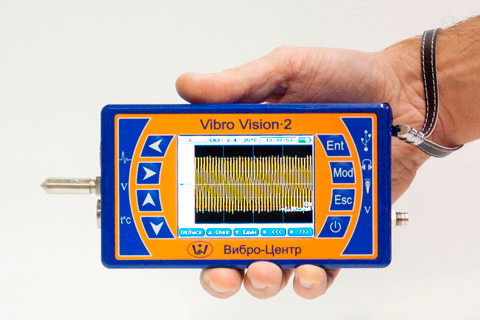

    • Прибор поставляется в прочном металлическом корпусе, оснащен пленочной клавиатурой и ярким цветным экраном, который защищен ударопрочным стеклом. При повороте прибора на 180, что часто бывает удобно при проведении измерений, изображение на экране также изменяет свою ориентацию.

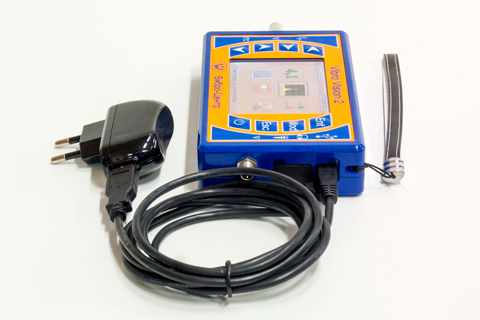

    • Для зарядки внутренних аккумуляторов прибора (два, размером АА) используется стандартный разъем USB, принятый для сотовых телефонов. Это дает возможность использовать для зарядки аккумуляторов широко распространенные зарядные устройства, или подключать прибор для зарядки к любому компьютеру. При необходимости, вместо аккумуляторов могут быть использованы стандартные батареи размера АА.
  • Технические характеристики прибора Vibro Vision-2:

    Параметр Значения
    Диапазон измерения:
    - Ускорение, A (м/с2, пик)
    - Скорость, V (мм/с, СКЗ)
    - Перемещение, S (мкм, размах)

    100
    100
    500
    Частотный диапазон прибора со встроенным датчиком, Гц 5 ÷ 1000
    Частотный диапазон прибора с внеш-ним датчиком ВК-310А, Гц 5 ÷ 5000
    Диапазон измерения температуры, °С -70 ÷ +380
    Диапазон акустического датчика, кГц До 100
    Разрешение цветного экрана 320 х 240
    Объем памяти для данных, Mb 256
    Интерфейс связи с ПК USB 2.0
    Время работы от аккумуляторов, час 6
    Размеры прибора, без щупа, мм 110х60х24
    Вес прибора, кг 0,45

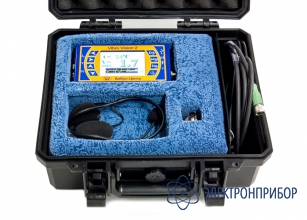

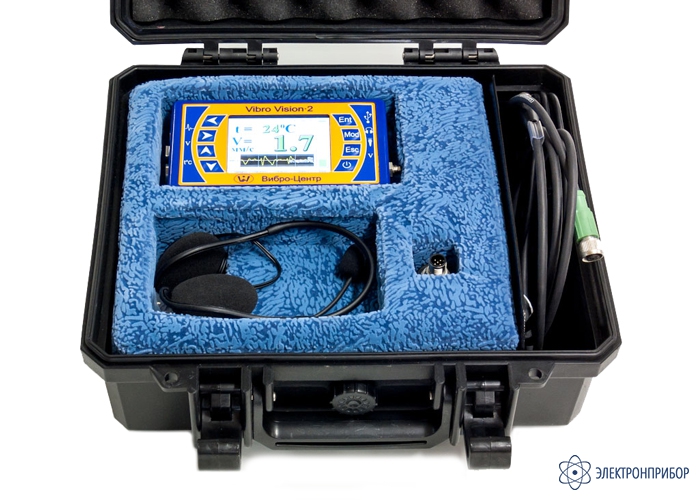

  • Комплект поставки Vibro Vision-2

    Наименование Количество
    1. Прибор «Vibro Vision-2» 1
    2. Щуп для измерения 1

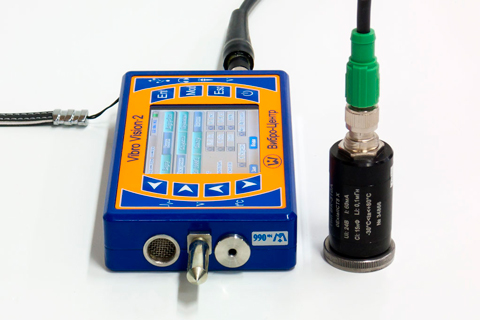

    3. Внешний датчик вибрации марки ВК-310А или DV-2, с соединительным кабелем длиной 1,5 м 1
    4. Кабель интерфейсный (USB) 1
    5. Зарядное устройство для прибора «Vibro Vision-2» 1
    6. Комплект документации 1
    7. Чехол для переноски 1
