ViAna-1 — одноканальный анализатор вибрационных сигналов, прибор балансировки роторов «на месте»

Сохранить в PDF Распечатать
  • Назначение прибора ViAna-1:

    Универсальный одноканальный прибор регистрации и анализа вибрационных сигналов марки «ViAna-1» (Vibro Analyzer) предназначен для:

    • проведения оперативных измерений и анализа вибрационных сигналов.
    • решения задач оперативной диагностики технического состояния механизмов и подшипников различного вращающегося оборудования.
    • проведения балансировки роторов механизмов «в собственных опорах».

    Прибор «ViAna-1» относится к классу универсальных анализаторов вибрационных сигналов начального уровня, хотя по ряду своих параметров он соответствует лучшим образцам переносных приборов регистрации и анализа вибрационных сигналов.

    Функциональные возможности прибора ViAna-1:

    Прибор «ViAna-1» является компактным, переносным, эффективным и одновременно простым решением, используемым для регистрации и преобразования вибрационных сигналов.

    Основное назначение прибора - регистрация вибрационных сигналов в широком диапазоне настраиваемых параметров при помощи встроенного и внешнего датчиков. Такие измерения могут производиться в размерности виброускорения (A, м/с2), виброскорости (V, мм/с) и виброперемещения (S, мкм), по выбору пользователя. На экране прибора могут быть показаны амплитудные, средние или эффективные значения измеренных вибрационных сигналов.

    Измерения вибрации при помощи встроенного в прибор датчика производятся в стандартном диапазоне частот - от 10 до 1000 Гц. При использовании внешнего датчика вибрации марки «ВК-310» могут быть зарегистрированы вибрационные сигналы в диапазоне частот от 5 Гц и до 5 кГц.

    Наличие в приборе большого объема оперативной памяти и памяти хранения данных позволяет использовать его в режиме цифрового магнитофона. Длительность непрерывной регистрации вибрационного сигнала, в зависимости от выбранных параметров, может достигать 10 часов. Особенно удобно это для анализа электромеханических нестационарных процессов во вращающемся оборудовании, например, при разгоне – выбеге роторов, оценке влияния технологических параметров на величину вибрации.

    Частотные и временные преобразования зарегистрированных вибрационных сигналов. В приборе «ViAna-1» реализован стандартный набор математических функций, позволяющих проводить различные преобразования с зарегистрированной информацией. Он включает в себя получение классических спектров вибрационных сигналов, спектров в полосе частот, анализ амплитудных и фазовых соотношений между различными гармониками.

    Отличительной особенностью прибора «ViAna-1» является возможность получения спектров с очень высоким частотным разрешением - до 6400 линий в спектре. Таким частотным разрешением обладают только лучшие образцы приборов вибрационного контроля, находящиеся в более высоком ценовом сегменте рынка.

    Конструктивные особенности прибора ViAna-1:

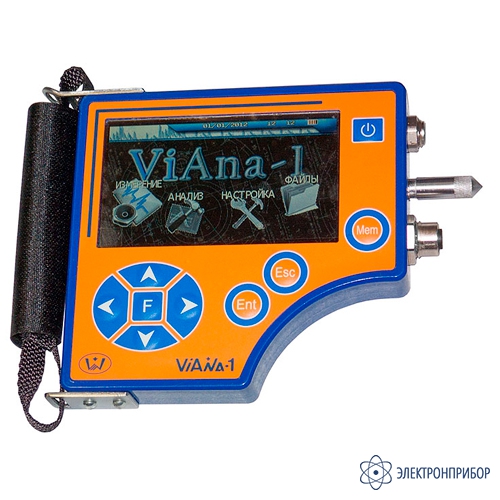

    Прибор «ViAna-1» выполнен в прочном металлическом корпусе, имеет яркий цветной экран расширенного температурного диапазона и пленочную клавиатуру. Наличие в приборе двух датчиков вибрации - встроенного внутрь корпуса и выносного, подключаемого при помощи кабеля, - расширяет сферу его применения. При повороте прибора изображение на экране также изменяет свое направление. Для зарядки аккумуляторов (три, размером АА) используется стандартный разъем USB micro-B, принятый для сотовых телефонов. Вместо аккумуляторов для питания прибора, при необходимости, могут быть использованы обычные батареи размера АА.

  • Технические характеристики прибора ViAna-1:

    Параметр Значения
    Диапазон измерения:
    A (м/с2)
    V (мм/с)
    S (мкм)

    1 ÷ 100
    1 ÷ 100
    50 ÷ 500
    Частотный диапазон встроенного датчика вибрации, Гц 10 ÷ 1000
    Частотный диапазон внешнего датчика вибрации ВК-310, Гц 5 ÷ 5000
    Расстояние между лазерным отметчи-ком и ротором, м 0,1 ÷ 1,5
    Разрешение цветного экрана 272 х 480
    Длительность записи в режиме циф-рового магнитофона, часов до 10
    Объем памяти для данных, Mб 256
    Интерфейс связи с ПК USB 2.0
    Время работы от аккумуляторов, час 5
    Размеры прибора, без щупа, мм 160х130х24
    Вес прибора, кг 0,3
  • Комплект поставки ViAna-1

    Наименование Количество
    1. Измерительный прибор «ViAna-1» 1
    2. Щуп для встроенного в прибор датчика вибрации 1
    3. Выносной датчик вибрации марки «ВК-310А» 1
    4. Магнитное крепление для внешнего датчика 1
    5. Кабель для датчика «ВК-310» длиной 3 метра 1
    6. Лазерный отметчик фазы марки «ОЛ-4» 1
    7. Соединительный кабель для отметчика, 3 метра 1
    8. Магнитная стойка для лазерного отметчика 1
    9. Светоотражающая лента для лазерного отметчика 1
    10. Зарядное устройство для прибора 1
    11. Кабель USB для подключения к компьютеру 1
    12. Руководство по эксплуатации прибора «ViAna-1» на бумажном носителе 1
    13. Комплект программного обеспечения «Атлант» на CD диске 1
    14. Руководство по эксплуатации программы «Атлант» на бумажном носителе 1
    15. Метрологические сертификаты прибора 1
