ТОПАЗ-В

Приборы измерения вибрации вращающегося оборудования

ТОПАЗ-В — виброанализатор

Код товара: 48106
  • 60446-15
    2 варианта исполнения

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      60446-15

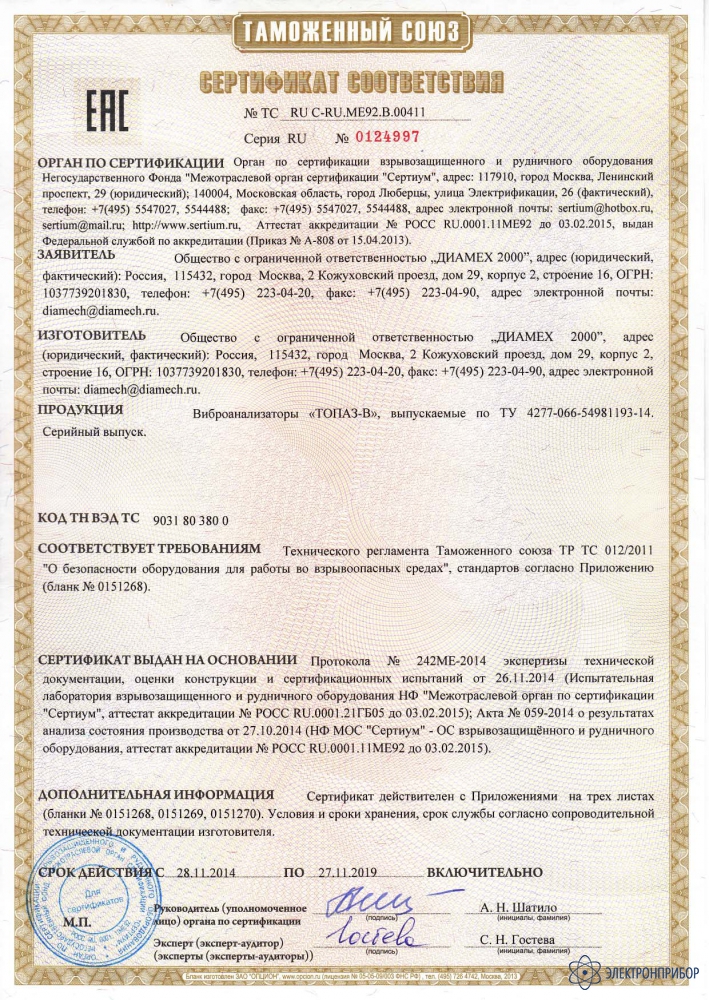

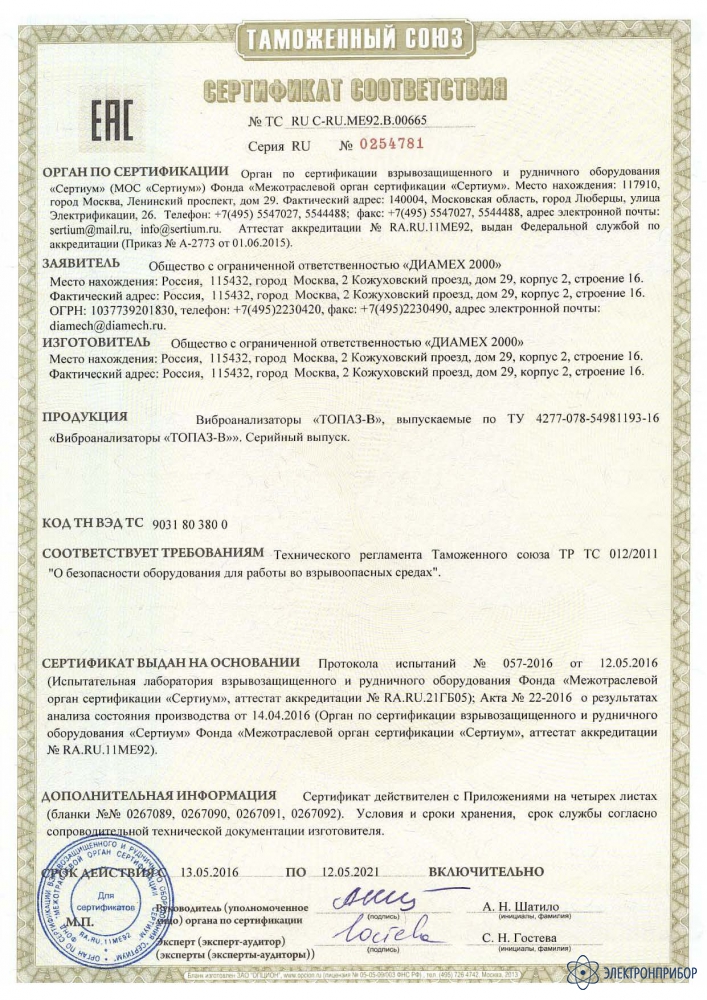

    Сертификаты

    Описание виброанализатора ТОПАЗ-В:

    Анализатор вибрации ТОПАЗ-В обладает максимальным набором функций и возможностей реализованных в современной виброизмерительной аппаратуре. Использование прибора совместно с программным обеспечением ДИАМАНТ-2 позволяет решать практически все задачи вибрационной диагностики.

    Прибор может использоваться и как автономный анализатор вибрации, при этом все измерения и данные анализа записываются в энергонезависимую память прибора, и как составная часть системы мониторинга состояния оборудования, задействовав всю мощь программного обеспечения ДИАМАНТ-2.

    Использование в комплекте с анализатором вибрации ТОПАЗ-В расширительного блока на 8 каналов, обеспечивает возможность получения синхронных временных или частотных характеристик разгонов и выбегов агрегатов, а также каскадов спектров одновременно по 8-ми каналам, а с использованием 4, 16 и 64 канальных мультиплексоров количество измерительных каналов может быть увеличено до 64.

    Для диагностики подшипников качения и зубчатых передач в виброанализаторе ТОПАЗ-В реализуются такие специальные функции, как спектр огибающей, эксцесс и пик-фактор.

    Для измерения и анализа вибрации (вибродиагностики) низкооборотных машин, например гидроагрегатов ГЭС (гидрогенераторов), анализатор вибрации ТОПАЗ-В может поставляться в низкочастотном исполнении ТОПАЗ-В-НЧ (нижний предел частоты 0,3 Гц) в комплекте с низкочастотными датчиками вибрации РА-057.

    Измерение фазы первой оборотной частоты дает возможность пользователям виброанализатора ТОПАЗ-В осуществлять балансировку ротора в собственных подшипниках. При этом балансировочная программа позволяет использовать до 16 точек измерения в 16 плоскостях коррекции.

    Маркировка взрывозащиты - 2ExnLIIBT4X
    Для работы в подземных выработках - РП Ex s ic I Mc X

    Особенности виброанализатора ТОПАЗ-В:

    • Высокая степень универсальности;
    • Хорошая адаптация к решению проблем диагностики сложных многовальных систем;
    • Высокая точность измерений в широком температурном диапазоне -20...+60 °С;
    • Низкотемпературный дисплей с высоким разрешением и подсветкой;
    • Синхронное измерение вибрационных параметров по 8 каналам с использованием дополнительного расширительного блока;
    • Двусторонняя связь с системой ДИАМАНТ-2;
    • Возможность прямого копирования дисплея и текстовых протоколов на принтер;
    • Легкозаменяемые аккумуляторы стандартного типоразмера АА с повышенной емкостью;
    • Прочный, цельнофрезерованный корпус, обеспечивающий герметичность прибора;
    • Тактильная пылезащищенная клавиатура;
    • Взрывозащищенное исполнение, маркировка взрывозащиты - 2ExnLIIBT4X, РП Ex s ic I Mc X

  • Технические характеристики виброанализатора ТОПАЗ-В:

    Параметр Значение
    Частотный диапазон, Гц 0.3 - 40000 (Зависит от типа датчика)
    Каналы измерения вибрации 1
    Расширение количества каналов (последовательные замеры) 4, 16, 32
    Расширение количества каналов (синхронные замеры) 8
    Датчики вибрации пьезоэлектрические ICP
    Функции обработки Общий уровень, пик-фактор, эксцесс (состояние подшипников качения); амплитуда/фаза, спектр, форма сигналов, характеристики разгона/выбега, каскады спектров, спектры ударного возбуждения, спектры огибающих сигнала, дамп временного сигнала
    Основные режимы работы Анализатор вибрации с экспертной системой, в том числе диагностика подшипников качения
    Сборщик данных - функции периодического мониторинга
    Балансировочный прибор - до 16 плоскостей коррекции, до 16 измерительных точек
    Усреднения Без усреднений, линейные, пиковые, экспоненциальные
    Количество линий спектра 100, 200, 400, 800, 1600
    Режимы запуска Свободный, от отметчика, от сигнала
    Реальный ZOOM Расширение частотного диапазона от 2 до 10 раз
    Взвешивание Прямоугольное, Ханнинга
    Длина выборки сигналов 256, 512, 1024, 2048, 4096
    Длина выборки дампов сигналов 4096, 8192, 16384, 32768, 65536
    Измеряемые величины при разгоне/выбеге Общий уровень, пик-фактор, эксцесс, амплитуда/фаза, каскады спектров
    Максимальное количество точек разгона/выбега 512
    Корпус Цельнофрезерованный, металлический, пыле-, влагозащищенный
    Маркировка взрывозащиты стандартная 2ExnLIIBT4X
    Маркировка взрывозащиты для работы в подземных выработках РП Ex s ic I Mc X
    Степень защиты IP 54
    Клавиатура Тактильная, пыле-, влагозащищенная
    Дисплей Низкотемпературный ЖКИ с подсветкой 240х128
    Связь с ПК RS-232 (USB переходник в комплекте)
    Питание тип АА, сетевой блок питания
    Длительность работы от аккумулятора 5 часов в режиме непрерывных измерений без подсветки дисплея, более 8 часов в обычном режиме
    Условия эксплуатации -20 … +60 С
    Габариты 255 х 175 х 75 мм
    Масса прибора с аккумулятором / стандартного комплекта 2500 г / 7820 г

  • Комплект поставки ТОПАЗ-В

    № Наименование Количество
    1 Виброанализатор ТОПАЗ-В 1
    2 Датчик вибрации РА-023 1
    3 Установочный магнит для датчика вибрации 1
    4 Щуп измерительный для датчика вибрации 1
    5 Лазерный отметчик КР-020-Л с магнитной стойкой, в комплекте с метками светоотражающими (100 шт) 1
    6 Электромагнитный отметчик / датчик КЕ-010 1
    7 Переходник к электромагнитному отметчику / датчику 1
    8 Импульсный молоток 1
    9 Комплект кабелей (к датчикам вибрации - 1,5 м и 6 м, к лазерному отметчику - 6 м) 1
    10 Кабель RS-232 для связи с ПК 1
    11 USB адаптер 1
    12 Комплект запасных аккумуляторов 1
    13 Зарядное устройство / блок сетевого питания 1
    14 Сумка для транспортировки прибора и принадлежностей 1
    15 Руководство по эксплуатации 1
