Мультиплексор
Мультиплексор на 16 каналов (без датчиков и кабелей) — коммутатор для последовательного опроса каналов для подключения к виброанализаторам КВАРЦ и ТОПАЗ-В
Код товара: 48164-
Является модификацией Мультиплексор
Описание коммутатора для последовательного опроса каналов для подключения к виброанализаторам КВАРЦ и ТОПАЗ-В:
В силу целого ряда причин иногда крайне затруднительно или даже невозможно бывает устанавливать датчики на объект диагностирования во время его работы.
Например, при проведении многоплоскостной балансировки гораздо удобнее не переставлять датчик вибрации помногу раз из точки в точку, а последовательно снимать показания с единожды установленных датчиков, а при ходовых испытаниях колесно-моторного блока тележки электропоезда такие перестановки невозможны в принципе.

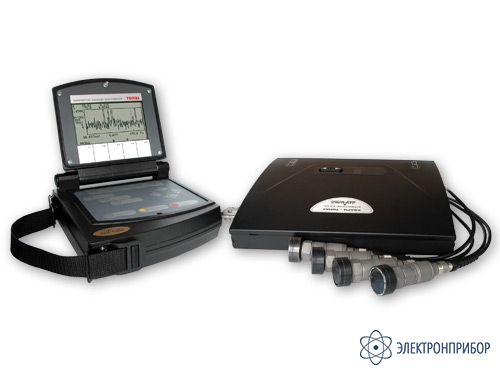

В этом случае могут быть использованы мультиплексоры моделей МС-4 (на 4 канала) и МС-16 (на 16 каналов), которые подключаются к виброанализаторам ТОПАЗ и КВАРЦ и позволяют проводить измерения последовательно по нескольким точкам.
Также мультиплексоры могут использоваться в качестве полустационарной системы диагностики, в которой мультиплексор и датчики стационарно установлены, а виброанализатор (КВАРЦ, ТОПАЗ, АГАТ-М) используется как сборщик данных.Особенности коммутатора для последовательного опроса каналов для подключения к виброанализаторам КВАРЦ и ТОПАЗ-В:
- До 64 каналов измерения вибрации и частоты вращения (МС-64) ;
- Программное управление;
- Возможность ручного переключения каналов;
- Крепление для внешних приборов;
- Прочный металлический корпус.
-
-
Технические характеристики коммутатора для последовательного опроса каналов для подключения к виброанализаторам КВАРЦ и ТОПАЗ-В:
Параметр Мультиплексор на 4 канала Мультиплексор на 16 каналов Частотный диапазонё 0.3 - 20000 Гц (в зависимости от типа датчика) Количество каналов измерения вибрации 4 16 Совместимость с виброанализаторами КВАРЦ / ТОПАЗ-В, ТОПАЗ, АГАТ-М (с датчиками АС) Порядок опроса каналов Последовательный Коэффициент передачи 1.0 Переходное затухание между каналами не менее 70 дБ Типы замеров Любые одноканальные замеры реализованные в виброанализаторе Питание Сетевой блок питания 12 В, стандартные аккумуляторы Длительность работы от аккумуляторов Не менее 24 часов при полной нагрузке Условия эксплуатации -10 … +50° С Корпус Металлический, грязезащитный Габариты 330 х 230 х 75 мм -
Комплект поставки Мультиплексор на 16 каналов (без датчиков и кабелей)
№ Наименование Количество 1 Мультиплексор на 16 каналов (без датчиков и кабелей) 1 2 Делитель напряжения составной 1 3 Блок коррекции 1 4 Кабель измерительный 1 5 Руководство по эксплуатации 1 6 Методика поверки 1 Дополнительная комплектация (приобретается за отдельную плату)
№ Наименование 1 Датчики вибрации 2 Кабели к датчикам вибрации -
