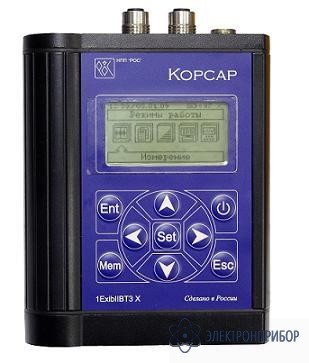

Корсар-МВ — прибор для измерения и анализа вибрации и мощности

Сохранить в PDF Распечатать
  • Назначение прибора Корсар-МВ:

    Прибор "Корсар - МВ" предназначен для проведения диагностики технического состояния оборудования станков – качалок.

    Основная функция прибора – регистрация и анализ ваттметрграмм работы станка – качалки (СК). Применение ваттметрграмм эффективно, т.к. не требует остановки СК для установки дополнительных датчиков. Что обеспечивает невысокую трудоемкость и оперативность проведения работ обслуживающим персоналом.

    Анализ ваттметрграммы при помощи программы "СК - Диагностика" позволяет:

    • диагностировать дефекты штанговых насосов - до 80 % дефектов, определяемых по динамограммам. Преимуществом данного метода является сравнительно невысокая трудоемкость и оперативность проведения работ;
    • проводить контроль технического состояния редуктора станка-качалки (оценить состояние зубчатых пар и подшипников по валам), электродвигателя, клиноременной передачи, крепления агрегата к раме, крепления рамы к фундаменту.
  • Технические характеристики прибора Корсар-МВ:

    • Диапазон регистрируемой мощности, без дополнительных трансформаторов, кВт: 0,05 – 200
    • Длительность регистрации ваттметрграммы: до 80 с
    • Объем памяти для хранения ваттметрграмм: 400 ед.
    • Разрешение встроенного ЖКИ: 64 * 128
    • Диапазон рабочих температур, град: -20 – +60
    • Время работы от внутреннего источника: 6 час
    • Вес прибора без датчиков, кг: 0,7.

    Результатом практического внедрения прибора "Корсар - МВ" является:

    • снижение затрат электроэнергии на добычу (благодаря подбору оптимального груза у станка-качалки);
    • уменьшение количества и длительности простоев скважин (за счет снижения количества аварийных остановов станков-качалок);
    • минимизация общих затрат на поддержание оборудования в рабочем состоянии (за счет внедрения системы обслуживания и ремонтов станков-качалок по техническому состоянию).
