Приборы измерения вибрации вращающегося оборудования

Камертон-СК — система диагностики и балансировки станков-качалок по вибрации и мощности

Код товара: 50441
  • 80159-20
    Система диагностики и балансировки станков-качалок по вибрации и мощности Камертон-СК Система диагностики и балансировки станков-качалок по вибрации и мощности Камертон-СК

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      80159-20 до 18.12.2025

    Описание системы диагностики и балансировки станков-качалок по вибрации и мощности Камертон-СК:

    Камертон-СК - это система, которая предназначена для диагностики и балансировки станков-качалок по параметрам вибрации и мощности, определения остаточного ресурса редукторов и ШГН, расчета динамограмм, прогнозирования сроков ремонта и сроков следующих обследований. Система представляет собой прибор для измерения и анализа сигналов Камертон + ПО "IDS СК - Диагностика".

    Назначение прибора для измерения и анализа сигналов Камертон:

    • определения трещин, полостей и иных несплошностей в элементах различных конструкций (в том числе арматуры нефтяных и газовых скважин) и определения качества соединений элементов конструкций (в том числе сварных и фланцевых);
    • контроля состояния и диагностики дефектов динамического оборудования (насосов, компрессоров, вентиляторов, турбин);
    • диагностики методом ваттметрграфирования редукторов, электродвигателей, глубинных штанговых насосов станков-качалок.

    Назначение экспертной диагностической системы СК - Диагностика:

    СК - Диагностика - это экспертная система предназначенная для комплексной диагностики станков-качалок. С помощью экспертной системы диагностируются следующие узлы станка-качалки:

    Электродвигатель:

    • небаланс ротора;
    • износ или дефект подшипников;
    • дефекты электромагнитной природы.

    Клиноременная передача:

    • перекос плоскости ременной передачи;
    • неравномерный натяг ремней;
    • не параллельность осей электродвигателя и ведущего вала редуктора.

    Редуктор:

    • состояние зубчатых передач;
    • состояние подшипников;
    • состояние валов.

    Глубинный штанговый насос:

    • дефекты клапанов (нарушение герметичности);
    • отложение парафина;
    • влияние газа на работу насоса;
    • обрыв штанг;
    • дефекты посадки плунжера.

    Также производится оценка состояния:

    • крепления агрегата к раме;
    • крепления рамы к фундаменту;
    • балансировки агрегата.

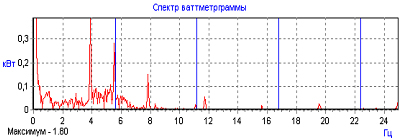

    Пример спектра ваттметрграммы при наличии износа зубчатых валов редуктора. Происходит увеличение гармоники мощности на частоте зубозацепления.

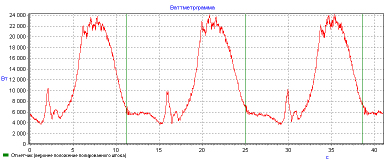

    Пример ваттметрграммы при наличии газа в скважине. В начальный момент опускания штока происходит уменьшение потребляемой мощности и даже переход в генераторный режим работы электродвигателя.

    Основные функции экспертной диагностической системы СК - Диагностика:

    • создание и ведение базы данных замеров вибрации и ваттметрграмм;
    • просмотр замеров вибрации и ваттметрграмм со всеми необходимыми математическими преобразованиями;
    • диагностирование текущего состояния и расчет остаточного ресурса узлов станка-качалки на основе методов вибродиагностики и ваттметрграфирования;
    • определение сроков измерений;
    • прогнозирование сроков ремонта.

  • Технические характеристики прибора для измерения и анализа сигналов Камертон:

    Параметр Значение
    Диапазон измерения виброускорения (пиковое значение), м/с2 от 0,3 до 400
    Диапазон измерения виброскорости (СКЗ), мм/с от 0,3 до 100
    Диапазон измерения виброперемещения (размах), мкм от 5 до 500
    Диапазоны рабочих частот, Гц:
    - при измерении виброускорения
    - при измерении виброскорости
    - при измерении виброперемещения
    от 5 до 5000
    от 5 до 1000
    от 5 до 200
    Собственные шумы, не более:
    - при измерении виброперемещения, мкм
    - при измерении виброскорости, мм/с
    - при измерении виброускорения, м/с2
    0,1
    0,1
    2,0
    Пределы допускаемой основной относительной погрешности при измерении параметров вибрации на базовой частоте, % ±5
    Неравномерность амплитудно - частотной характеристики (АЧХ) в диапазоне частот от 10 до 4000 Гц относительно базовой частоты, %, не более ±10
    Спад АЧХ на граничных частотах 5 и 5000 Гц , %, не более ± 25
    Число линий спектра от 100 до 51200
    Тип фильтрации Хэмминга
    Пределы допускаемой относительной дополнительной погрешности, вызванной изменением температуры окружающего воздуха, %, не более ±2,5
    Условия эксплуатации: диапазон рабочих температур, °C от -10 до +35
    Габаритные размеры, мм, не более 500 × 410 × 200
    Масса, кг, не более 12,5

  • Комплект поставки Камертон-СК

    № Наименование Количество
    1 Прибора для измерения и анализа сигналов Камертон 1
    2 Программное обеспечение "IDS СК - Диагностика" 1
