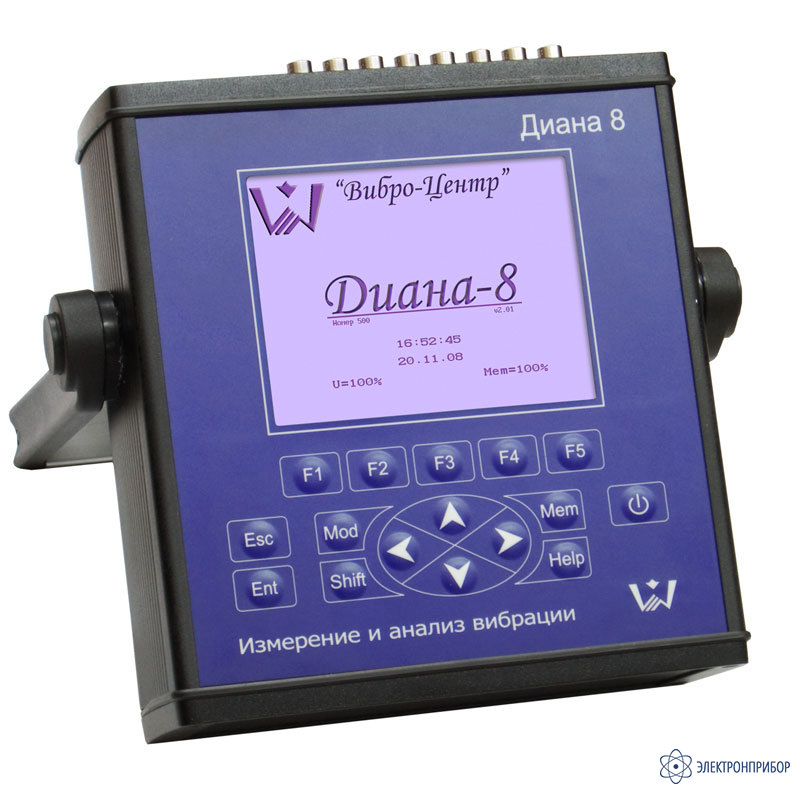

Диана-8 — восьмиканальный анализатор вибросигналов (виброанализатор)

Сохранить в PDF Распечатать
  • Назначение анализатора Диана-8:

    Восьмиканальный синхронный регистратор-анализатор вибросигналов Диана-8 предназначен для решения практических задач диагностики состояния оборудования. Он является наиболее мощным и комплексным диагностическим решением в линейке продукции нашей фирмы. Несмотря на "загруженность" прибора сложными функциями регистрации и обработки сигналов, он прост в работе и доступен для использования специалистами различного уровня вибрационной подготовки.

    Основу прибора Диана-8 составляет 32-разрядный RISC-микропроцессор ARM. Кроме центрального процессора в приборе имеются еще два процессора - сигнальный и интерфейсный. Объем оперативной памяти (до 4 Мб) и памяти для хранения данных (32 Мб) позволяют наиболее эффективно решать специфические задачи диагностики - регистрировать длительно протекающие процессы, рассчитывать параметры разгона - выбега крупных агрегатов. Анализ процессов производится сразу по всем 8 каналам, отметчик подключается к 9 каналу прибора.

  • Технические характеристики анализатора Диана-8:

    Параметр Значения
    Число каналов контроля вибрации 8 (4)
    Максимальная частота опроса на один канал (при 8 каналах), кГц 20
    Разрешение спектров, линий до 6400
    Размер ЖКИ экрана, точек 240 х 320
    Диапазон частот датчиков ВК-310, Гц 5 - 5 000
    Время работы от аккумуляторов, час 4
    Диапазон рабочих температур, град -20 - +60
    Размеры прибора, мм 65 х 185 х 260
    Вес прибора без датчиков, кг 3

    Для удобства и оперативности работы в приборе кроме режима синхронной регистрации и обработки реализованы дополнительные алгоритмы, удобные для практического применения. В состав этих алгоритмов входят: многоплоскостная балансировка с использованием лазерного отметчика фазы, расчет амплитуды и фазы гармоники, расчет спектра огибающей вибросигнала, орбита, расчет мощности в полосе частот, определение частот собственного резонанса конструкций, маршрутная технология проведения измерений.

    В состав поставки прибора Диана-8 входит программное обеспечение вибрационной диагностики "Атлант". При помощи этой программы осуществляется хранение в компьютере вибросигналов и спектров. Передача информации из прибора в компьютер осуществляется по порту USB. В программе "Атлант" реализованы все необходимые временные и частотные преобразования вибросигналов, вайвлет-представление сигналов. Большую пользу при диагностике могут принести имеющиеся средства про-странственной визуализации многомерных колебаний, что является уникальным преимуществом многоканальных приборов синхронной регистрации.

    Для удобства работы, в состав программного обеспечения "Атлант" включены:

    • Экспертная система диагностики и поиска дефектов вращающегося оборудования;
    • Система диагностики дефектов подшипников качения по спектрам огибающей вибросигнала;
    • Язык написания диагностических правил "Паллада", при помощи которого пользователь может формализовать и использовать в автоматизированной диагностике все свои наработки.

    Соотношение цены и функциональных возможностей комплекса: прибор Диана-8 + ПО "Атлант", делают его приобретение выгодным и эффективным шагом к созданию или совершенствованию системы диагностики оборудования Вашего предприятия.

  • Комплект поставки Диана-8

    Наименование Количество
    1. Прибор Диана-8 1
    2. Руководство по эксплуатации 1
    3. Программное обеспечение Атлант 1
