Атлант-8 — многоканальный синхронный регистратор и анализатор вибросигналов (виброанализатор)

Сохранить в PDF Распечатать
  • Назначение анализатора Атлант-8:

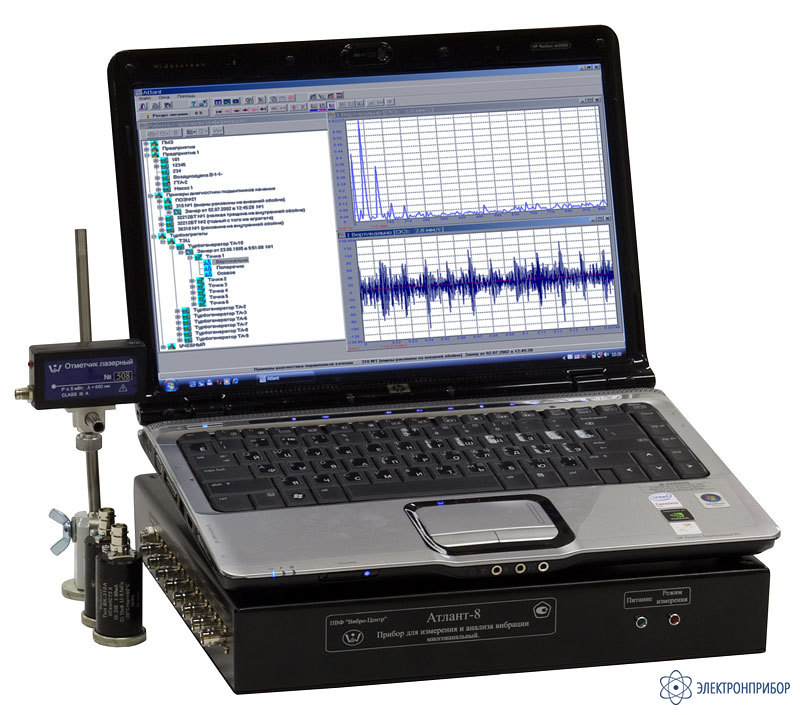

    Многоканальный синхронный регистратор-анализатор вибросигналов Атлант-8 является современным прибором, предназначенным для решения наиболее сложных задач в вибрационной диагностике состояния оборудования. Основу виброанализатора Атлант составляет переносный компьютер типа "ноутбук", в котором объединены функции регистрации сигналов, обработки, хранения. Функции первичной обработки вибросигналов, фильтрации и синхронного цифрового преобразования реализуются во внешнем блоке. К этому блоку подключаются вибродатчики и отметчик фазы, используемый при балансировке. Применение компьютера для обработки сигналов снимает практически все ограничения, свойственные обычным переносным приборам виброконтроля. Это - малое количество входных каналов, низкое быстродействие, ограниченный объем памяти. Возможность проведения непрерывной регистрации сигналов в течение десятков секунд или минут позволяет использовать такие приборы для регистрации переходных процессов в оборудовании, для контроля вибрационных процессов в тихоходных механизмах и т. д.

  • Технические параметры анализатора Атлант-8:

    Параметр Значения
    Количество каналов регистрации аналоговых сигналов 8
    Частота опроса каналов при регистрации сигналов, Гц 5 - 20000
    Частотный диапазон поставляемых вибродатчиков, Гц 5 - 5000
    Длительность временных выборок сигналов 0,01 сек - 30 мин
    Частотное разрешение получаемых спектров, линий 100 - 3200
    Время работы от внутренних источников питания, час 2,5 - 4,0
    Вес прибора в упаковке без датчиков, кг 10

    Прибор Атлант-8 выпускается только в общепромышленном исполнении. Недопустимо использование прибора во взрывоопасных помещениях.

    Вибропреобразователи ВК-310 являются покупными изделиями с маркировкой взрывозащиты 1ExibIIAT4.

    В состав прибора Атлант входит набор программ вибрационной диагностики. При помощи программного обеспечения Атлант можно анализировать временные формы и спектры вибросигналов, вейвлет - преобразования сигналов. Большую пользу при диагностике могут принести имеющиеся программные средства пространственной визуализации многомерных колебаний.

    Для удобства работы в состав ПО включены уже готовые вибродиагностические системы:

    • Автоматизированная система диагностики технического состояния и поиска дефектов вращающегося оборудования по спектрам вибросигналов;
    • Язык написания диагностических правил, при помощи которого пользователь может использовать все свои диагностические наработки;
    • Система ранней диагностики дефектов состояния и монтажа подшипников качения по спектрам огибающей вибросигнала;
    • Проведения балансировки и успокоения роторов в собственных подшипниках - до 14 плоскостей коррекции и 42 точек контроля.

    Обновление программы производится в течение всего срока жизни прибора по E-Mail или на CD-ROM пользователя.

  • Комплект поставки Атлант-8

    Наименование Количество
    1. Компьютер переносной 1
    2. Синхронный регистратор сигналов 1
    3. Кейс или сумка для переноски компьютера и синхронного регистратора 1
    4. Кабели для соединения компьютера с синхронным регистратором сигналов (USB) 1
    5. Вибродатчики ВК-310А 8
    6. Кабели соединительные к вибродатчикам 9
    7. Отметчик лазерный 1
    8. Стойка под лазерный отметчик 1
    9. Лента для лазерного отметчика (1 м) 1
    10. Диск с ПО 1
    11. Инструкция по эксплуатации (Руководство Пользователя) 1
    12. Технический паспорт на вибродатчики 8
    13. Паспорт на прибор 1
    14. Протокол калибровки 1
    15. Лист комплектации 1
