АГАТМ, АГАТ М

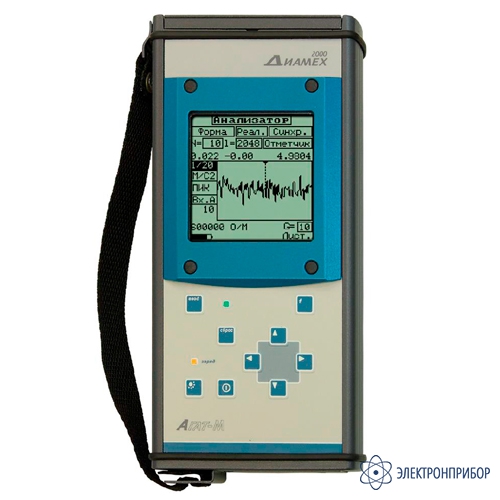

АГАТ-М — 2-х канальный анализатор вибрации

Сохранить в PDF Распечатать
    • Госреестр РФ

      29452-05

    • Производитель

      Прочие

    Назначение 2-х канального анализатора вибрации АГАТ-М

    В универсальном портативном анализаторе вибрации АГАТ-М (модернизированная версия прибора АГАТ), реализованы все основные возможности современных виброанализаторов, а также добавлены функции, которые позволяют значительно расширить перечень задач вибродиагностики и балансировки, решаемых с помощью прибора.

    АГАТ-М - это современный двухканальный анализатор параметров вибрации, а так же лучший в своем классе прибор для проведения 2-х плоскостной динамической балансировки вращающегося оборудования в собственных опорах.

    Программное обеспечение АГАТ-ПРОТОКОЛ (не входит в основной комплект поставки, приобретается отдельно) значительно упрощает процесс разгрузки, обработки и хранения данных балансировок.

    Использование прибора в качестве коллектора/сборщика данных совместно с программным обеспечением ДИАМАНТ-2  позволяет создать полноценную систему прогнозируемого обслуживания оборудования.

    Отличительной особенностью прибора АГАТ-М является наличие функции экспресс-диагностики подшипников качения, которая по однократному замеру позволяет определить дефекты монтажа, зарождающиеся дефекты подшипников, а так же степень их износа.

    Для определения собственных частот агрегата и его резонансов в приборе реализованы функции разгона и выбега, в том числе одновременно по двум каналам, и спектра собственных частот.

    Прибор АГАТ-М имеет оптимальный набор функций, что позволяет решать самые различные задачи измерения вибрации, вибромониторинга и балансировки роторов в собственных опорах.

    Для контроля и анализа вибрации газоперекачивающих агрегатов, нефтяных насосов и другого оборудования, установленного во взрывоопасных помещениях категорий В-1а, В-1б, В-1г, прибор может поставляться во взрывозащищенном исполнении с уровнем взрывозащиты "Повышенная надежность". Маркировка взрывозащиты - 2ExnLIICT4X.

    Особенности 2-х канального анализатора вибрации АГАТ-М

    • Высокая точность измерений в диапазоне от 2 Гц до 10 кГц
    • Оптимальный набор функций как для начинающего специалиста, так и для профессионала
    • 2 канала измерения вибрации
    • 2-х плоскостная динамическая балансировка
    • Функция экспресс-диагностики подшипников
    • Возможность замера собственных частот в том числе одновременно по двум каналам
    • Русский и английский интерфейс
    • Прочный, металлический корпус, обеспечивающий герметичность прибора
    • Тактильная пылезащищенная клавиатура
    • Взрывозащищенное исполнение - маркировка взрывозащиты - 2ExnLIICT4X
  • Технические характеристики 2-х канального анализатора вибрации АГАТ-М

    Параметр Значение
    Частотный диапазон, Гц 2 - 10000
    Каналы измерения вибрации 2
    Тип подключаемых датчиков
    Датчики вибрации пьезоэлектрические ICP
    Функции обработки
    Общий уровень, пик-фактор, амплитуда/фаза, спектр, форма сигнала, спектры огибающей сигнала, одно и двухканальные выбег и временные характеристики
    Основные режимы работы
    Анализатор вибрации с экспертной системой, в том числе диагностика подшипников качения
    Сборщик данных - функции периодического мониторинга (версия прибора для работы с ДИАМАНТ-2)
    Балансировочный прибор - до 2 плоскостей коррекции, до 4 измерительных точек
    Усреднения Без усреднений, линейные
    Количество линий спектра 100, 200, 400, 800
    Режимы запуска Свободный, от отметчика, от сигнала
    Длина выборки сигналов 256, 512, 1024, 2048
    Число точек на характеристике 100
    Корпус, клавиатура, дисплей, связь с ПК
    Корпус Металлический, пыле-, влагозащищенный
    Клавиатура Тактильная, пыле-, влагозащищенная
    Дисплей Низкотемпературный ЖКИ с подсветкой 128х128
    Связь с ПК RS-232 (USB переходник в комплекте)
    Питание, условия эксплуатации
    Питание встроенные аккумуляторы, сетевой блок питания
    Длительность работы от аккумулятора не менее 6 часов
    Условия эксплуатации -10 … +60 С
    Физические параметры
    Габариты 220 х 110 х 38 мм
    Масса прибора с аккумулятором / стандартного комплекта 900 г / 5400 г
  • Комплект поставки АГАТ-М

    Наименование Количество
    1. Датчик вибрации AC102-1A 1
    2. Установочный магнит для датчика для неровных поверхностей 1
    3. Установочный магнит для датчика для плоских поверхностей 1
    4. Щуп измерительный для датчика вибрации 1
    5. Лазерный отметчик КР-020-Л с магнитной стойкой, в комплекте с метками светоотражающими (100 шт.) 1
    6. Электромагнитный отметчик / датчик КЕ-010 1
    7. Переходник MS-ОНЦ к электромагнитному отметчику / датчику 1
    8. Импульсный молоток 1
    9. Комплект кабелей (к датчикам вибрации - 1,5 м и два кабеля по 6 м, к лазерному отметчику - 6 м) 1
    10. Кабель RS-232 для связи с ПК с USB адаптером 1
    11. Блок сетевого питания 1
    12. Сумка для транспортировки прибора и принадлежностей 1
    13. Руководство по эксплуатации 1
  • Дополнительная комплектация АГАТ-М

    • 29 500 руб.
      Добавить к заказу
    • 148 680 руб.
      Добавить к заказу

      ДИАМАНТ-2, программное обеспечение вибрационного мониторинга и диагностики

      Программное обеспечение ДИАМАНТ-2 предназначено для использования в системе прогнозируемого обслуживания механического оборудования и обеспечивает максимальную автоматизацию процессов проведения периодических обследований, ввода данных в БД на ПК, их анализ, формирование различных протоколов и отчетных материалов и все основные функции управления базами данных.
