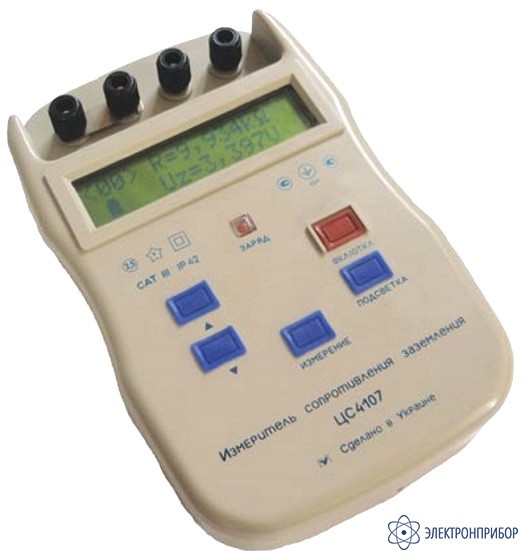

ЦС4107 — многофункциональный измеритель сопротивления заземления с цифровым отсчетом

Сохранить в PDF Распечатать
  • Назначение измерителя ЦС4107:

    Измеритель сопротивления заземления ЦС4107 предназначен для измерения сопротивления растеканию тока заземляющих устройств, определения удельного сопротивления грунта.

    Особенности измерителя ЦС4107:

    • Индикация результатов измерений – буквенно-цифровая на жидкокристаллическом индикаторе с подсветкой.
    • Заряд аккумуляторов от блока питания.
    • Индикация процесса и степени заряда аккумуляторов.
    • Автоматическое отключение в пределах 90...120 сек. после окончания работы.
    • Хранение в памяти результатов 50 предыдущих измерений.
    • Автоматическое отключение от источника электропитания при снижении напряжения аккумуляторов ниже 8,8 В.
    • Индикация: наличие стороннего напряжения на потенциальных зажимах свыше 7 В; превышение допустимого сопротивления электродов.
    • Автоматический выбор единицы измерения.
  • Технические характеристики измерителя ЦС4107:

    Измеряемые сопротивления Диапазон допустимых значений сопротивления электродов
    потенциальных токовых
    Rп1, Rп2 или их сумма
    (Rп1 + Rп2)
    Rт1, Rт2 или их сумма
    (Rт1 + Rт2)
    10 мОм - 1 Ом 0 - 5 кОм 0 - 1000·Rизм
    но не более 50 кОм
    1,001 Ом - 20 кОм 0 - 50 кОм

    Параметр Значения
    Напряжение измерительного тока на токовых зажимах измерителя, не более, действующего значения 36 В
    Ток в цепи измеряемого сопротивления, не более 200 мА
    Частота измерительного тока 128 ±6 Гц
    Температура окружающего воздуха рабочих условий применения измерителя от минус 10 °С до плюс 55 °С
    Электропитание измерителя 8 NiMH аккумуляторов АА, напряжением 1,2 В, емкостью не менее 2 А/ч
    Ток потребления от аккумуляторов, не менее 1,2 А
    Время установления рабочего режима непосредственно после включения
    Класс точности 2,5 по ГОСТ 8.401
    Пределы допускаемой относительной основной погрешности измерения ±2,5
    Режим работы повторно-кратковременный, измерение до 1 мин, время перерыва до повторного включения не лимитировано
    Габаритные размеры, мм 230х140х58
    Масса, кг 1
    Средняя наработка на отказ 10000 ч
    Средний срок службы 10 лет

  • Комплект поставки ЦС4107

    Наименование Количество
    1. Измеритель сопротивления заземления ЦС4107 1
    2. Сумка 1
    3. Ремень 1
    4. Аккумулятор 1,2 В, типоразмера АА 8
    5. Блок питания 12 В, 0,7 А 1
    6. Адаптер автомобильный 1
    7. Струбцина 1
    8. Проводник 1
    9. Наконечник 3
    10. Руководство по эксплуатации 1
