MRU 120, MRU120

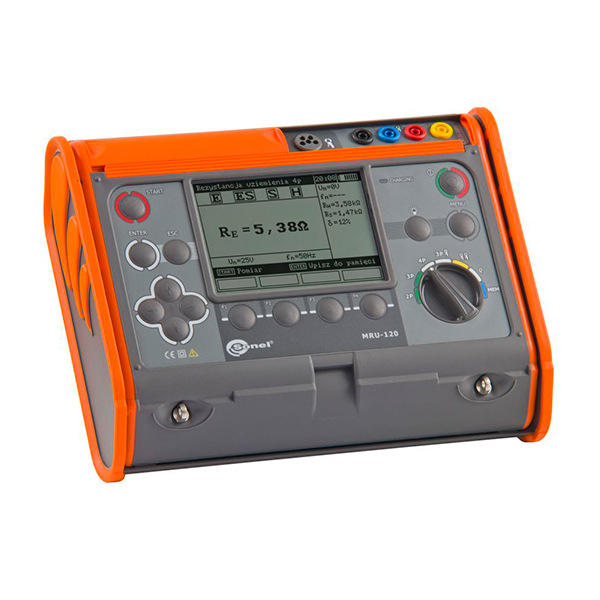

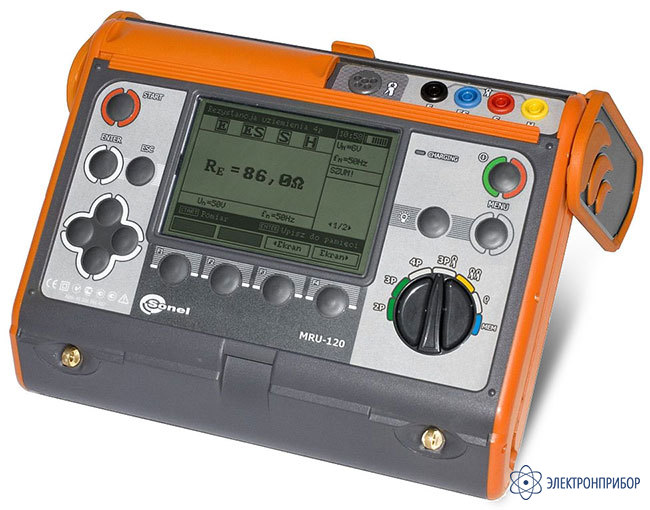

MRU-120 — измеритель параметров заземляющих устройств

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      41925-09

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMRU120

    Назначение и область применения измерителя MRU-120:

    MRU-120 — портативный измеритель параметров заземляющих устройств и молниезащит, являющийся представителем новой линейки приборов.

    Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

    Прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

    Особенности измерителя MRU-120:

    • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
    • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
    • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
    • измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
    • измерение сопротивления заземляющих устройств методом двух клещей; измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
    • высокая помехоустойчивость;
    • сохранение результатов измерений в память;
    • подключение измерителя к компьютеру (USB);
    • совместимость с программой СОНЭЛ Протоколы;
    • степень защиты корпуса — IP54.
  • Дополнительные технические характеристики измерителя MRU-120:

    Параметр Значения
    Класс изоляции двойная, согласно EN 61010-1 и IEC 61557
    Категория безопасности IV 300 В согласно EN 61010-1
    Степень защиты корпуса PN-EN 60529 IP54
    Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
    Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS
    Частота измерительного тока 125 Гц для сети 50 Гц, 150 Гц для сети 60 Гц
    Измерительное напряжение и ток для 2p U<24 В RMS, I≥200 мA для R≤60 Ом
    Измерительное напряжение для 3p, 4p 25 или 50 В
    Измерительный ток 3p, 4p >200 мA
    Максимальное сопротивление измерительных зондов 20 кОм
    Индикация тока помех (клещи) ≤0,5 мA
    Питание измерителя пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч
    Количество измерений сопротивления R 2p >1100 (1 Ом, 2 измерения/мин.)
    Количество измерений RE >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
    Длительность измерения сопротивления для метода 2p <6 секунд
    Длительность измерения для остальных методов <8 секунд
    Габаритные размеры 288 x 223 x 75 мм
    Масса измерителя приблизительно 2 кг
    Рабочая температура -10..+50 °C
    Температура зарядки аккумуляторов +10..+35 °C
  • Комплект поставки MRU-120

    Наименование Описание Фото Количество Индекс
    1. Измеритель параметров заземляющих устройств MRU-120 MRU-120 — портативный измеритель параметров заземляющих устройств и молниезащит, являющийся представителем новой линейки приборов. 1 WMRUMRU120
    2. Аккумуляторная батарея NiMH SONEL-07 4,8V. Пакет аккумуляторов (аккумуляторный отсек+аккумулятор) NiMH 4,8В 4,2 Ач. 1 WAAKU07
    3. Адаптер автомобильный (12В) Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети. 1 WAPRZLAD12SAM
    4. Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01
    5. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525. 1 WAZASZ7
    6. Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. 4 WASONG30
    7. Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1
    8. Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
    9. Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230
    10. Клещи измерительные C-3 Токоизмерительные клещи, используемые совместно с приборами. 1 WACEGC3OKR
    11. Комплект ремней «Свободные руки» Предназначены для освобождения рук при проведении измерений. 1 WAPOZSZEKRU
    12. Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB
    13. Провод измерительный 2,2 м с разъемами «банан» черный Предназначен для проведения измерений приборами типа MRU-XXX. 1 WAPRZ2X2BLBB
    14. Провод измерительный 25 м на катушке с разъёмами «банан» голубой Предназначен для проведения измерений сопротивления заземляющих устройств приборами типа MRP-200, MRU-100, MRU-101, MPI-510, MPI-511. 1 WAPRZ025BUBBSZ
    15. Провод измерительный 25 м на катушке с разъемами «банан» красный Используется для проведения измерений приборами серии MRU, MPI и LKZ-700. 1 WAPRZ025REBBSZ
    16. Провод измерительный 50 м на катушке с разъемами «банан» желтый Предназначен для проведения измерений сопротивления заземляющих устройств и удельного сопротивления земли приборами серии MRU, MPI. 1 WAPRZ050YEBBSZ
    17. Футляр L2 Предназначен транспортировки прибора. 1 WAFUTL2

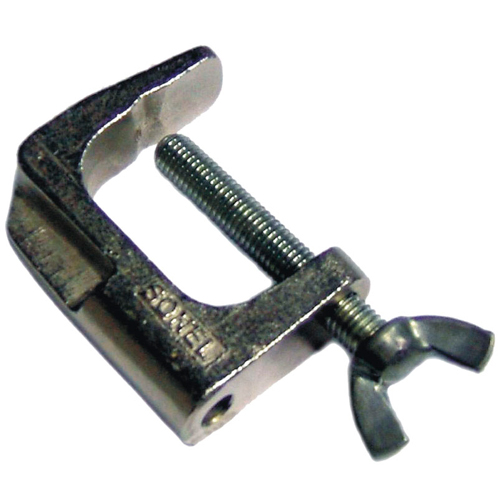

  • Дополнительная комплектация MRU-120
