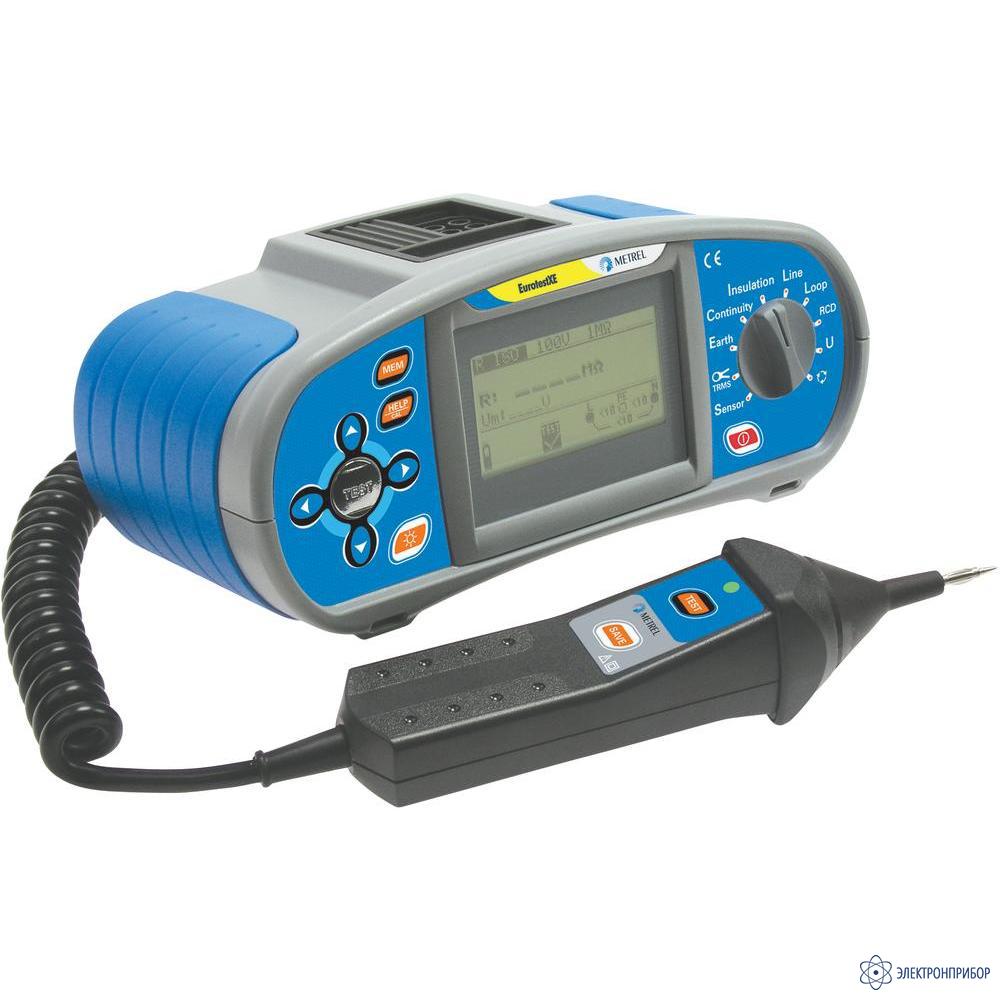

MI 3102 EurotestXE — многофункциональный измеритель параметров электроустановок

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      34591-07

    • Производитель

      Metrel, Словения

    Назначение прибора MI 3102:

    Прибор MI 3102 EurotestXЕ сочетает в себе компактный эргономичный дизайн и полный набор функций для измерения параметров электроустановок. В прибор встроена таблица характеристик предохранителей и УЗО, что обеспечивает быструю оценку результатов. С помощью прибора также могут быть измерены освещенность и действующее значение тока TRMS (опция). Прибор оснащен переключателем функций. Все измерения могут быть сохранены в память прибора, основанную на 3-уровневой структуре. С данными характеристиками EurotestXЕ идеально подходит для тестирования электроустановок, в том числе в промышленности. EurotestXЕ обладает отличным соотношением цена – качество.

    Функции прибора MI 3102:

    • Измерение сопротивления изоляции постоянному току;
    • Проверка целостности защитных проводников;
    • Измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
    • Проверка параметров УЗО;
    • Контроль последовательности чередования фаз в трехфазных системах;
    • Измерение сопротивления заземления по 3-х проводной схеме;
    • Измерение и отображение напряжения в режиме реального времени;
    • Измерение действующего значения тока (TRMS);
    • Измерение освещенности с помощью дополнительного датчика.

    Отличительные особенности прибора MI 3102:

    • Встроенная 3-х уровневая память (999 ячеек в каждом уровне).
    • Отображение напряжения в режиме реального времени позволяет контролировать уровни напряжения L-L, L-N, L-PE во время измерений.
    • Встроенная таблица характеристик предохранителей и УЗО обеспечивает быструю оценку результатов в виде «Соответствует/ Не соот-ветствует».
    • Измерение параметров стандартных и селективных УЗО АС и А; функция измерения напряжения прикосновения без отключения УЗО.
    • Возможность проверки целостности защитных проводников при наличии сетевого напряжения, в том числе при встроенном УЗО.
    • Измерение TRMS токов, в том числе токов утечки, с помощью токовых клещей.
    • Проверенная методика измерения заземления, исключающая влияние блуждающих токов.
    • Набор для измерения параметров заземления включен в стандартный комплект поставки.
    • Поддержка систем TN, ТТ, IT.
    • Многофункциональный щуп “commander” с наконечником с двумя функциональными клавишами обеспечивает быстрое проведение измерений.
    • ПО Eurolink PRO позволяет быстро генерировать протоколы измерений.
    • Набор перезаряжаемых батарей и зарядное устройство включены в стандартный комплект поставки.
    • Размеры (в мм): 230 x 103 x 115.
    • Масса (без батарей): 1,3 кг.
  • Технические характеристики прибора MI 3102:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Сопротивление изоляции U=100 В, 250 В:
    R: 0,000 …1,999 MОм
    2,00 … 99,99 МОм
    100,0 … 199,9 МОм
    U= 500 В, 1 кВ:
    R: 0,000 …1,999 MОм
    2,00 … 99,99 МОм
    100,0 … 199,9 МОм
    200 … 999 МОм

    0,001MОм
    0,01 МОм
    0,1 МОм

    0,001MОм
    0,01 МОм
    0,1 МОм
    1 МОм

    ±(5% от измер. + 3 емр)
    ±(5% от измер. + 3 емр)
    ±(5% от измер. + 3 емр)

    ±(2% от измер. + 3 емр)
    ±(2% от измер. + 3 емр)
    ±(2% от измер. + 3 емр)
    ±(10 % от измер.)
    Целостность защитного проводника при токе 200 мА (R200 мА) 0,00 …19,99 Ом
    20,0 … 99,9 Ом
    100 … 1999 Ом
    0,01 Ом
    0,1 Ом
    1 Ом
    ±(3 % от измер. + 3 емр)
    ±(5 % от измер.)
    ±(5 % от измер.)
    Целостность защитного проводника при токе 7 мА (R7мА) (непрерывное измерение) 0, 0 …99,9 Ом
    100 … 1999 Ом
    0,1 Ом
    1 Ом
    ±(5% от измер. + 3 емр)
    ±(5% от измер. + 3 емр)
    Полное сопротивление линии 0,00 … 19,99 Ом
    20,0… 99,9 Ом
    100 … 1999 Ом
    0,01 Ом
    0,1 Ом
    1 Ом
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    Полное сопротивление контура 0,00 … 19,99 Ом
    20,0 …99,9 Ом
    100 …1999 Ом
    0,01 Ом
    0,1 Ом
    1 Ом
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    Напряжение 0 В … 500 В 1 В ±(2 % от измер.+ 2 емр)
    Частота 45 Гц … 65 Гц 0,1 Гц ±2 емр
    Чередование фаз 1.2.3 или 2.1.3
    Параметры УЗО
    Номинальный ток IΔN 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
    Напряжение прикосновения Uc 0,0 …9,9 В
    10,0…99,9 В
    0,1 В
    0,1 В
    (-0%/+10%) от измер. + 2 емр
    (-0%/+10%) от измер.
    Время срабатывания 0 … 300 мс (Ѕ×IΔN, IΔN)
    0 … 150 мс (2×IΔN)
    0 … 40 мс (5×IΔN)
    1 мс
    1 мс
    1 мс
    ±3 мс
    ±3 мс
    ±3 мс
    Ток срабатывания 0,2 x IΔN …1,1 x IΔN (тип AC, IΔN = 10 мA)
    0,2 x IΔN …2,2 x IΔN (тип A, IΔN = 10 мA)
    0,2 x IΔN …1,1 x IΔN (тип AС,IΔN ≥ 30 мA)
    0,2 x IΔN …1,5 x IΔN (тип А, IΔN ≥ 30 мA)
    0,05 x IΔN

    0,05 x IΔN

    0,05 x IΔN

    0,05 x IΔN
    ±0,1 x IΔN

    ±0,1 x IΔN

    ±0,1 x IΔN

    ±0,1 x IΔN
    Сопротивление заземления 0,00…19,99 Ом 0,01 Ом ±(2 % от измер. + 3 емр)
    20,0…99,9 Ом 0,1 Ом ±(2% от измер. + 3 емр)
    100 …1999 Ом 1 Ом ±(2% от измер. + 3 емр)
    Освещенность 0,01 …19,99 лк 0,01 лк ±(5 % от измер. + 2 емр)
    20,0 …199,9 лк 0,1 лк ±5 % от измер.
    200 …1999 лк 1 лк ±5 % от измер.
    2,00 …19,99 клк 10 лк ±5 % от измер.
    Истинное среднеквадратическое значение силы тока 0,0 мA…99,9 мA 0,1 мA ±(5 % от измер. + 3 емр)
    100 мA…999 мA 1 мA ±5 % от измер.
    1,00 A …19,99 A 0,01 A ±5 % от измер.
    Питание 6 x1,5 В AA алкал. батарей или 6 x1,2 В аккумул. батарей
    Категория перенапряжения 600 В CAT III; 300 В CAT IV
    Степень защиты Двойная изоляция
    Подключение к ПК RS-232 и USB
  • Комплект поставки MI 3102 EurotestXE

    Наименование Количество
    1. Прибор EurotestXЕ 1
    2. Щуп «commander» с наконечником с двумя функциональными клавишами, 1,5 м 1
    3. Измерительный кабель с вилкой Шуко 1
    4. Универсальный измерительный кабель, 1,5 м 1
    5. Набор для измерения заземления (измерительные провода: 4 м + 2 х 20 м, измерительные штыри, 2 шт.) 1
    6. Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов 1
    7. Измерительные наконечники (синий, черный, зеленый) 3
    8. Зажим типа “крокодил” 3
    9. Кабель RS232/PC 1
    10. Кабель USB 1
    11. Мягкая сумка для переноски 1
    12. Мягкий ремень для переноски 1
    13. Программное обеспечение SW Eurolink PRO на CD 1
    14. Краткая инструкция по эксплуатации 1
    15. Полная инструкция по эксплуатации на CD 1
    16. Книга “Measurements on electric installations” на CD 1
  • Дополнительная комплектация MI 3102 EurotestXE

    • 16 830 руб.
      Добавить к заказу

      A1018, токовые клещи (для диапазона малых токов, токов утечки) 1000 A / 1 A

      Токовые клещи с раскрытием токопровода 51 мм, предназначенные для измерения малых токов, в том числе токов утечки, в электроустановках, а также в переносных приборах.

    • 16 830 руб.
      Добавить к заказу

      A1074, малые токовые клещи 200 А / 0,2 А

      Токовые клещи с раскрытием токопровода 15 мм предназначены для использования совместно MI 2093 Line Tracer. Клещи используются для подачи испытательного сигнала без разрыва цепи.

    • 3 033 руб.
      Добавить к заказу

      A1110, трехфазный кабель

      Трехфазный адаптер предназначен для проведения безопасных измерений параметров электроустановок с трехфазными розетками типа 16A 3CEE (N и PE разделены).

    • 10 854 руб.
      Добавить к заказу

      A1111, трехфазный адаптер с переключателем

      Трехфазный адаптер предназначен для проведения безопасных измерений параметров электроустановок с трехфазными розетками типа 16A 3CEE (N и PE разделены). С помощью переключателя можно осуществлять переключение функций.

    • 26 928 руб.
      Добавить к заказу

      A1172, люксметр типа В

      Люксметр А 1172 позволяет проводить измерение освещенности с высокой точностью, что может быть использовано для проверки источников аварийного освещения.

    • 19 710 руб.
      Добавить к заказу

      A1173, люксметр типа С

      Люксметр А 1173 предназначен для измерения освещенности.

    • 3 033 руб.
      Добавить к заказу

      S2025, комплект соединительных проводов 1,5 м, 2 шт. (черный, красный)

      Удлинительные измерительные провода могут быть использованы для различных типов измерений.
