DET 4 TC 2, DET-4-TC-2

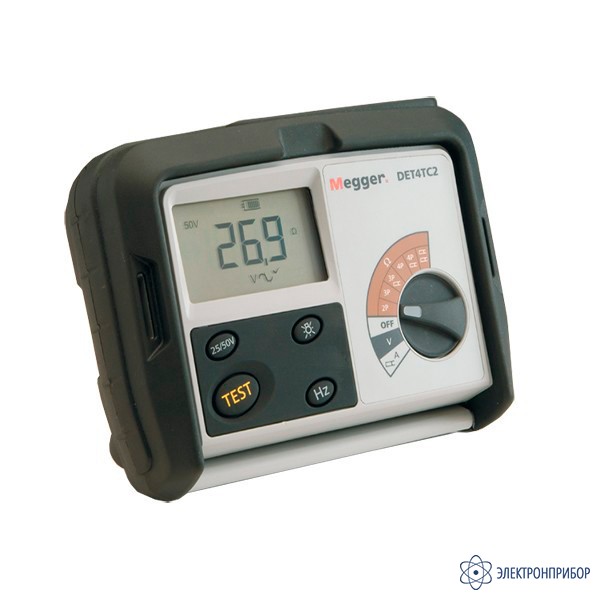

DET4TC2 — измеритель сопротивления заземления и удельного сопротивления грунта

Код товара: 42498
    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      52735-13 до 29.12.2027

    • Производитель

      Megger, Великобритания

    Сертификаты

    Назначение измерителя сопротивления заземления и удельного сопротивления грунта DET4TC2:

    Прибор DET4TC2 разработан для эксплуатации в расширенном диапазоне температур с классом защиты корпуса IP54, что делает данный прибор оборудованием, которое действительно может эксплуатироваться вне помещений. Прибор имеет все функции, необходимые для проведения тестирования системы заземления: тестирование с 2 клеммами, тестирование с 3 клеммами, тестирование с 4 клеммами, тестирование по методу приложенного вывода (ART), тестирование без стоечных контактов, тестирование силы тока утечки, а также тестирование фонового напряжения заземления.

    Прибор удобен в эксплуатации благодаря большому поворотному многопозиционному переключателю, а также возможности начала проведения тестирования одним нажатием кнопки. Разрешается работа только в изолирующих перчатках. В отличие от некоторых приборов, конструкция данного прибора делает ненужной подключение выводов накоротко во время проведения тестирования при помощи двух выводов. Прибор не имеет каких-либо скрытых функций: четко отмеченные ручки управления используются для выбора выходного напряжения (50 В или 25 В, для чего применяются местные стандарты), а также для включения / выключения функций подсветки дисплея.

    Дополнительный зажим ICLAMP увеличивает возможности проведения традиционного метода тестирования "падение напряжения" по методу приложенного вывода (ART), который позволяет проводить тестирование без отключения заземления, а также проводить тестирование тока утечки с минимальной силой тока до 1 мА. Второй дополнительный зажим, VCLAMP, дает возможность проведения настоящего тестирования без стоечнх контактов в ситуациях, при которых установка стоечных контактов нецелесообразна.

    Понятный, легко читаемый дисплей обеспечивает отличные характеристики контрастности и угла обзора, что делает прибор идеально подходящим для эксплуатации вне помещений. Дисплей имеет функцию подсветки, что увеличивает область применения прибора, позволяя эксплуатировать его в подвалах, где проходит кабель, а также в других темных местах.

    Прибор DET4TC2 является цифровым тестером заземления, который работает от 8 батарей типа АА. Батареи широко доступны в продаже и обеспечивают продолжительное время тестирования. Состояние зарядки батарей отображает индикатор на дисплее.

    Тестеры заземления компании Megger удовлетворяют строгим требованиям стандартов безопасности и имеют номинальные характеристики до 100 В CAT IV. Они также имеют регулируемое выходное напряжение 25 В или 50 В в соответствии со стандартом IEC 61557-5.

    Особенности измерителя сопротивления заземления и удельного сопротивления грунта DET4TC2:

    • Измерение сопротивления заземления и удельного сопротивления грунта;
    • Измерение потенциала на СПЧ;
    • Измерение токов утечки от 1 мA до 20 A с клещами ICLAMP (опция);
    • Большой, легко читаемый дисплей;
    • Метод ART (метод безконтактного измерения);
    • Пыле- влагозащита корпуса прибора IP54;
    • Автоматический контроль подсоединения, контакта - информация об ошибке;
    • Измерение одной кнопкой (полностью автоматически);
    • Точность 2%;
    • Вольтметр встроенный;
    • Помехоустойчивый прибор до 40 В пик-пик;
    • Стандартный комплект поставки - прибор, штыри, длинные провода, кейс;
    • Опция - клещи ICLAMP и VCLAMP для бесконтактного измерения;
    • Диаметр клещей 56 мм, идеально для шины заземления 40 мм;
    • Заводское свидетельство о калибровке в комплекте.
    • Масса 1 кг.

    Принципы действия прибора сопротивления заземления и удельного сопротивления грунта DET4TС2 для измерения сопротивления заземления:

    4-полюсный метод для измерения удельного сопротивления грунта

    Прибор для измерения удельного сопротивления грунта - это важный элемент конструкции системы заземления, который служит источником исходных данных для разработки конструкции. Факторы, влияющие на удельное сопротивление почвы, включают в себя состав почвы, температуру и влажность и могут меняться в зависимости от времени года. Периодическая проверка почвы необходима для гарантии соответствия сезонных колебаний расчетным параметрам системы.

    3-полюсный метод для измерения сопротивления заземляющих устройств

    Классические методы измерения сопротивления заземления, основанные на падении напряжения, используются как во время установки, так и для периодической проверки состояния электродов. К сожалению почвы с низким удельным сопротивлением часто вызывают коррозию электродов, и поэтому необходима регулярная проверка. Все новое семейство приборов для измерения заземления позволяет пользователю выполнять это измерение, в стандартную комплектацию включены наборы электродов и проводов.

    Измерение сопротивления электродов заземления с двумя проводами

    Используется, когда необходимо измерить сопротивление между проводящей частью, например металлоконструкции здания и электродом заземления, или когда условия на месте исключают использование измерительных электродов. Это испытание выполняется с помощью того же самого источника переменного тока и метода испытания с 3 полюсами, и поэтому может не годиться для испытания заземлений перемычкой, в зависимости от местных правил. Megger включает в себя выполнение этого испытания и, в отличие от некоторых других приборов внешнего подключения не требуется.

    Метод испытания с присоединенным электродом (клещами) (ART)

    Испытание электродов заземления в существующих электроустановках по стандартному методу с использованием трех полюсов предусматривает отсоединение испытываемого электрода для исключения параллельных путей тока. Эти параллельные пути создаются системой заземления установки или другими электродами заземления, образующими систему заземления. Использование измерителя Megger DET4TC2 с приспособлением ICLAMP позволяет пользователю измерять сопротивление заземления, используя традиционные методы падения напряжения, но не отсоединяя испытываемый электрод.

  • Технические характеристики измерителя сопротивления заземления и удельного сопротивления грунта DET4TC2:

    Параметр Значение
    Выходное напряжение прибора ±25 В или ±50 В, 128 Гц
    Сила тока 4,5 мА или 0,45 мА
    Диапазоны силы тока заземления, протекающего через зажим от 0,5 мА до 19,9 А
    Точность измерения силы тока заземления 5% ±3 значения
    Диапазон напряжения заземления от 0 до 100 В переменного тока
    Точность измерения напряжения заземления 2% ±2 В
    Диапазон сопротивлений от 0,01 Ом до 20 кОм
    Дисплей 31/2 цифры, жидкокристаллический, высокая контрастность, функция фоновой подсветки
    Тип батарей 8 сухих батарей типа АА (LR6)
    Диапазон рабочих температур от -15 оС до +55 оС
    Безопасность прибор удовлетворяет требованиям стандарта EN61010-1 100 В CATIV по изоляции между парами клемм
    Электромагнитная совместимость соответствует стандарту IEC61326, включая измерение №1
    Соответствие стандартам Соответствует требованиям стандарта КЕМА К85В. Соответствует следующим частям стандарта EN61557: электрическая безопасность систем распределения низкого напряжения до 1000 В переменного тока и 1500 В постоянного тока, оборудование для тестирования, измерения или мониторинга защитных мер, Часть 1 - Общие требования, Часть 2 - Сопротивление заземления.
    Габаритные размеры 203 х 148 х 78 мм
    Масса 1 кг
  • Комплект поставки DET4TC2

    Наименование DET4TC2
    (базовая модификация)
    DET4TC2+clamps DET4TC2+KIT Количество
    1. Измеритель сопротивления заземления DET4TC2 1
    2. Клещи 1
    3. Professional ET Kit - набор аксессуаров для тестеров 1
    4. Комплект кабелей и электродов 1
    5. Кейс 1
    6. Инструкция по эксплуатации 1
    7. Методика поверки 1
